Dlaczego czujnik poziomu cieczy jest tak ważny?

Monitorowanie poziomu cieczy w zbiorniku to nie tylko kwestia wygody, ale przede wszystkim bezpieczeństwa i efektywności, ponieważ przepełnienie, zbyt niski poziom lub niekontrolowany wyciek mogą prowadzić do awarii, strat materiałowych, a nawet zagrożenia dla ludzi, maszyn i środowiska. Czujniki poziomu cieczy umożliwiają automatyzację tych procesów, począwszy od sygnalizowania stanów alarmowych po zaawansowane sterowanie pompami i zaworami.

Rodzaje czujników poziomu cieczy

Wybór odpowiedniego czujnika zależy od rodzaju medium, wymagań dotyczących precyzji, warunków pracy, zastosowania i możliwości montażowych. W przemyśle i automatyce najczęściej stosowane są:

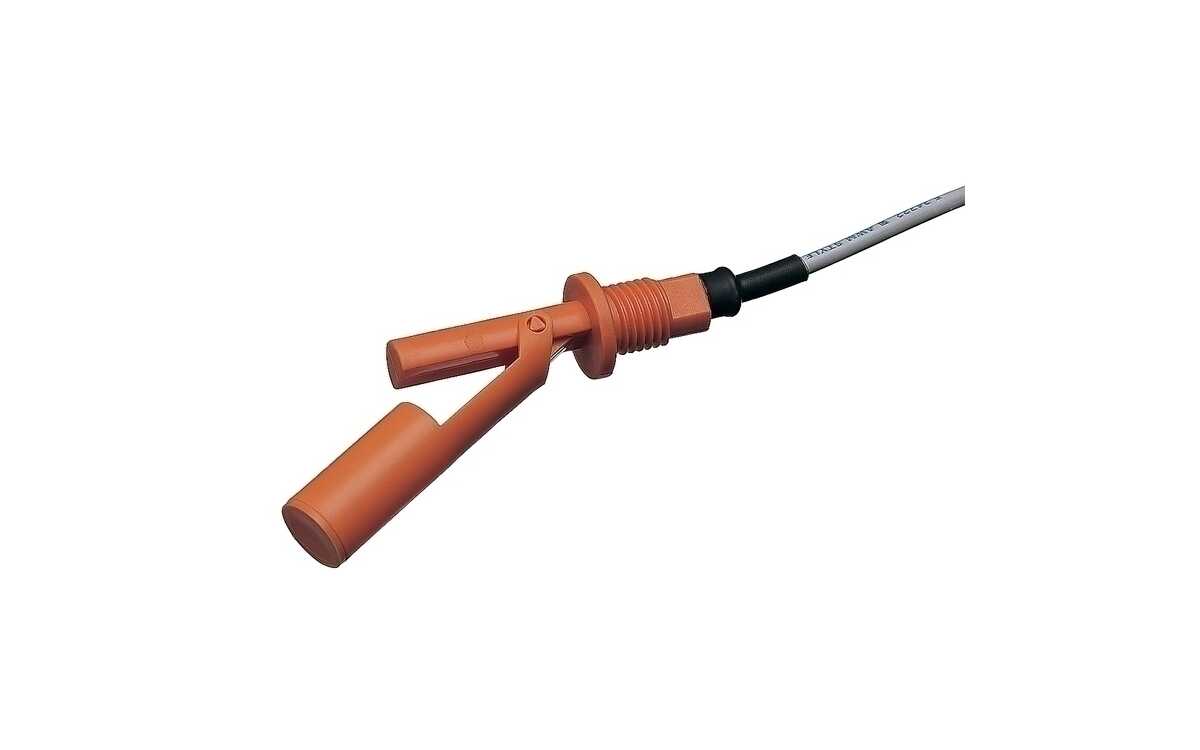

Klasyczny czujnik pływakowy poziomu cieczy

Pływakowy czujnik poziomu cieczy w zbiorniku to jedno z najprostszych i najczęściej stosowanych rozwiązań: pływak unosi się na powierzchni cieczy, a jego ruch uruchamia kontaktron lub przełącznik. Czujniki pływakowe są niezawodne, odporne na zakłócenia i nie wymagają skomplikowanej obsługi, a wersje z wyjściem NO/NC umożliwiają sterowanie pompą lub sygnalizatorem.

Pływakowy czujnik poziomu wody sprawdza się zarówno w instalacjach domowych (np. automatyczne podlewanie ogrodu), jak i w przemyśle, gdzie używany jest do ochrony pomp przed suchobiegiem oraz sygnalizacji przepełnienia zbiornika. Popularne są także włączniki pływakowe czujnika poziomu cieczy, które automatycznie sterują urządzeniami w zależności od poziomu medium.

Rezystancyjny i kontaktronowy i czujnik poziomu cieczy

W wielu zastosowaniach używane są bardzo trwałe czujniki pływakowe z wbudowanym kontaktronem, czyli hermetycznym przełącznikiem magnetycznym. Gdy pływak z magnesem osiągnie określony poziom, kontaktron zmienia stan i generuje sygnał elektryczny.

Z kolei rezystancyjny czujnik poziomu cieczy działa wykorzystując zmianę rezystancji zmieniającą się wraz z położeniem pływaka. Tego typu sensory pozwalają na płynny odczyt poziomu cieczy, a nie tylko sygnalizację stanów granicznych i są używane m.in. jako wskaźniki poziomu paliwa w pojazdach, łodziach, czy kamperach.

Precyzyjny pojemnościowy czujnik poziomu cieczy

Pojemnościowy czujnik poziomu cieczy sprawdza się zarówno przy detekcji cieczy, jak i materiałów sypkich. Sercem czujnika są elektrody, pomiędzy którymi – w zależności od obecności medium – zmienia się pojemność elektryczna. Pozwala to na bardzo precyzyjny pomiar w nawet w przypadku trudnych warunków, przy cieczach agresywnych lub będących pod ciśnieniem.

Pojemnościowe czujniki poziomu cieczy są szeroko stosowane w przemyśle chemicznym, spożywczym, farmaceutycznym oraz w instancjach wodno-kanalizacyjnych, a także tam, gdzie wymagany jest bezdotykowy czujnik poziomu cieczy. Ich zaletą jest brak ruchomych części, odporność na zabrudzenia i możliwość pracy w wysokich temperaturach.

Nowoczesny ultradźwiękowy czujnik poziomu cieczy

Ultradźwiękowy czujnik poziomu cieczy to rozwiązanie, które umożliwia pomiar poziomu medium bez konieczności zanurzania. Montowana u góry zbiornika sonda wysyła impulsy ultradźwiękowe, które odbijają się od powierzchni cieczy i wracają do czujnika. Na tej podstawie elektronika wylicza dokładny poziom cieczy w zbiorniku. Wersje przemysłowe są często wyposażone w zaawansowane algorytmy filtrujące, eliminujące fałszywe echa i zakłócenia.

Czujniki ultradźwiękowe sprawdzają się tam, gdzie niepożądany jest kontakt z medium, np. przy cieczach agresywnych, ściekach, olejach lub substancjach łatwopalnych. A dzięki temu, że nie mają elementów zanurzanych, są odporne na zabrudzenia i korozję.

Hydrostatyczny czujnik poziomu cieczy

Czujnik działa na zasadzie pomiaru ciśnienia wywieranego przez słup cieczy. Wyposażona w czujnik piezorezystancyjny sonda hydrostatyczna zanurzana jest w zbiorniku i mierzy ciśnienie na określonej głębokości, a wynik przeliczany jest na poziom cieczy. Rozwiązanie to jest przeznaczone do monitorowania poziomu cieczy w studniach, zbiornikach głębokich oraz tam, gdzie zawodzą inne metody.

Optyczny i bezprzewodowy czujnik poziomu cieczy

Optyczny czujnik poziomu cieczy wykorzystuje zjawisko załamania światła lub odbicia wiązki podczerwieni. Jest to rozwiązanie bardzo precyzyjne, stosowane m.in. w laboratoriach, przemyśle spożywczym czy farmaceutycznym, gdzie istotna jest higiena i brak kontaktu z medium.

Coraz większą popularność zdobywają też bezprzewodowe czujniki pozwalające na zdalny monitoring i integrację z systemami IoT, szczególnie przydatne w instalacjach rozproszonych, gospodarstwach rolnych oraz magazynach.

Jak dobrać czujnik poziomu cieczy do zastosowania?

Wybierając czujnik poziomu cieczy, warto zwrócić uwagę na:

• Rodzaj cieczy: woda, ścieki, chemikalia, oleje, paliwa;
• Warunki pracy: temperatura, ciśnienie, obecność zanieczyszczeń;
• Wymagana precyzja i zakres pomiaru;
• Możliwości montażu: od góry, od boku, zanurzalne;
• Preferowany sygnał wyjściowy: analogowy, cyfrowy, przekaźnikowy;
• Zasilanie: np. popularny w automatyce i pojazdach czujnik poziomu cieczy 12 V.

Na rynku dostępnych jest wiele rodzajów czujników poziomu cieczy: od prostych pływakowych, przez rezystancyjne, pojemnościowe i kontaktronowe, aż po zaawansowane ultradźwiękowe, hydrostatyczne czy optyczne. Umożliwia to precyzyjne dobranie czujnika do niemal każdego zastosowania, począwszy od nowoczesnych instalacji przemysłowych i wodnych po instalacje domowe. Warto też pamiętać, że w dobie automatyzacji i Przemysłu 4.0 coraz większe znaczenie zyskują czujniki bezprzewodowe i bezdotykowe, które umożliwiają zdalną kontrolę i integrację z systemami sterowania.
