Czujniki indukcyjne bezpieczeństwa

Budowa i najważniejsze parametry technologiczne

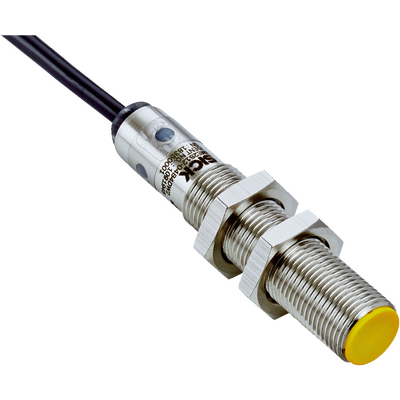

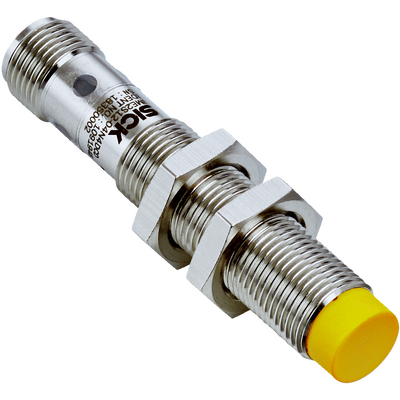

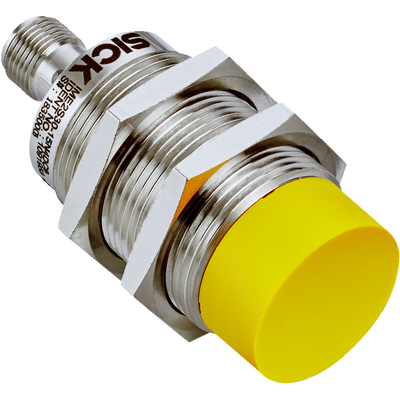

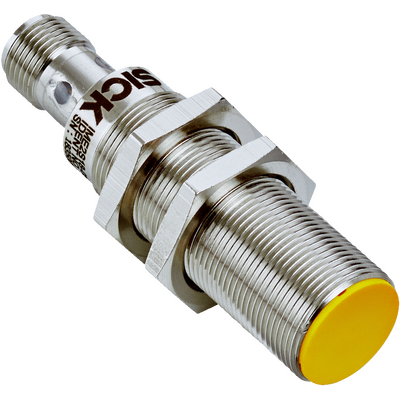

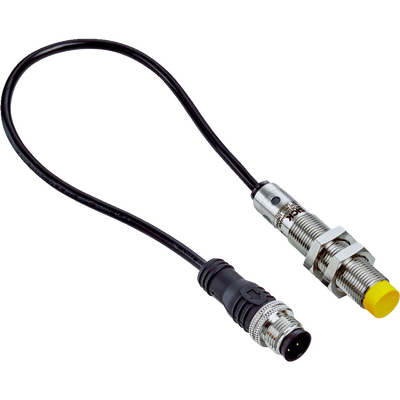

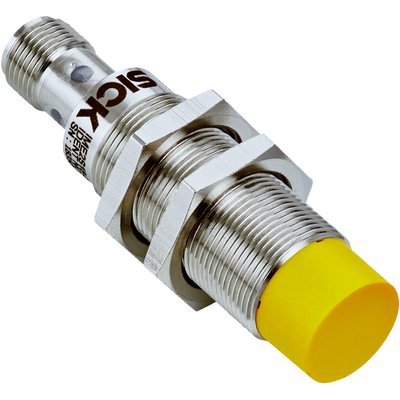

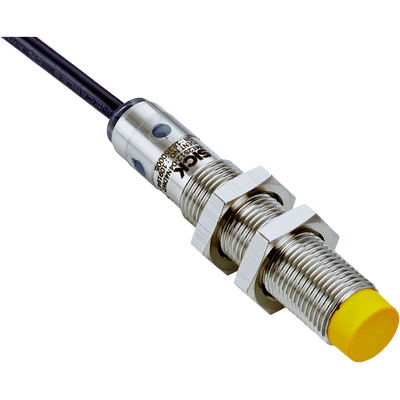

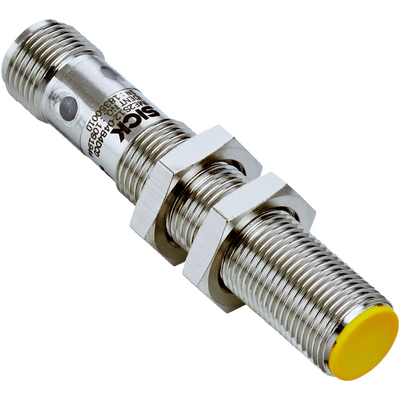

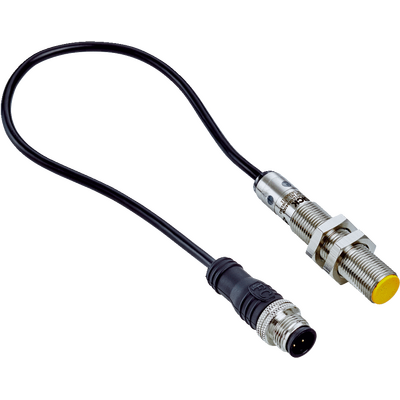

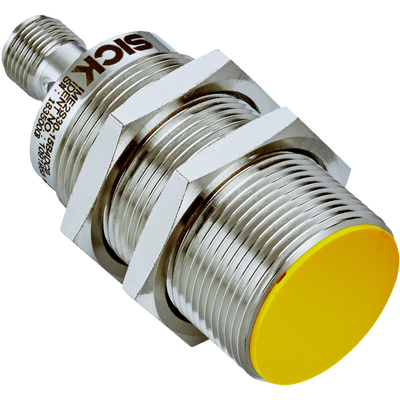

Czujniki indukcyjne bezpieczeństwa dostępne są w obudowach cylindrycznych lub prostopadłościennych, wykonanych z wysokiej jakości tworzyw sztucznych, stali nierdzewnej lub metali specjalnych. Stopień ochrony IP67, IP68, a nawet IP69 umożliwia ich bezproblemową pracę w trudnych środowiskach, w których występują pyły, wilgoć oraz wibracje mechaniczne.

Temperaturowy zakres pracy indukcyjnych czujników bezpieczeństwa wynosi od -25°C do +70°C i pozwala wykorzystać je w większości zastosowań przemysłowych.

Nowoczesne czujniki indukcyjne bezpieczeństwa posiadają wyjścia OSSD, które można bezpośrednio podłączyć do systemów sterowania i przekaźników bezpieczeństwa, i które spełniają restrykcyjne normy bezpieczeństwa (SIL 2, PL d) gwarantując integralność i niezawodność zabezpieczeń maszyn.

Indukcyjne czujniki bezpieczeństwa: zalety

• Bezdotykowa detekcja metalu eliminująca zużycie mechaniczne i wydłużająca żywotność urządzenia.
• Odporność na trudne warunki zewnętrzne, w tym kurz, wilgoć, drgania i zakłócenia elektromagnetyczne.
• Błyskawiczna reakcja na obecność metalu i stabilna praca nawet w warunkach silnego zabrudzenia.
• Szeroki zakres temperatur pracy, od -25°C do +70°C, pozwalający na zastosowanie w różnych środowiskach.
• Wszechstronność wyjść i interfejsów, w tym spełnienie najwyższych norm bezpieczeństwa (m.in. SIL 2, PL d) dzięki zaawansowanym wyjściom OSSD oraz kompatybilność z systemami bezpieczeństwa i automatyką ułatwiająca kompleksowe zarządzanie procesami produkcyjnymi.
• Różnorodność wariantów konstrukcyjnych i zasięgów detekcji umożliwiający dopasowanie czujnika do konkretnych wymagań.

Główne obszary zastosowań

• Precyzyjny monitoring położenia i obecności elementów metalowych na liniach produkcyjnych i systemach transportu.
• Kontrola bezpieczeństwa poprzez monitorowanie pozycji osłon, drzwi ochronnych oraz stref niebezpiecznych maszyn.
• Zastosowania w przemyśle spożywczym i farmaceutycznym, gdzie wymagane są konstrukcje zapewniające jałowość procesu (bezkontaktowość) oraz odporność na czynniki zewnętrzne.
• Automatyka budynkowa: kontrola systemów drzwi automatycznych, oświetlenia czy mechanizmów sterowanych.

Najczęściej zadawane pytania

Jakie są trzy rodzaje czujników indukcyjnych?

Trzy podstawowe typy czujników indukcyjnych to:

• Jednofazowe: najczęściej spotykane, standardowe czujniki z pojedynczym oscylatorem. Umożliwiają wykrywanie obecności metalu w niewielkim zakresie detekcji.
• Dwufazowe: wyposażone w dwa oscylatory generujące pola magnetyczne o przeciwnych fazach. Technologia ta zwiększa dokładność detekcji i poprawia eliminację zakłóceń.
• Analogowe: generują sygnał proporcjonalny do odległości wykrywanego obiektu. Pozwalają na dokładniejszą kontrolę i pomiar.

Czujnik indukcyjny, co wykrywa?

Czujnik indukcyjny wykrywa obecność metalowych obiektów i elementów maszyn, reagując na zmiany pola magnetycznego spowodowane obecnością metalu w jego polu.

Czym różni się czujnik pojemnościowy od indukcyjnego?

Czujnik indukcyjny wykrywa wyłącznie elementy metalowe wykorzystując zjawisko indukcji elektromagnetycznej. Czujnik pojemnościowy może wykrywać różne materiały, jak metale, ciecze czy tworzywa sztuczne, mierząc zmiany pojemności elektrycznej.

Jak rozpoznać czujnik indukcyjny od czujnika Halla?

Czujnik indukcyjny wykrywa metal wykorzystując zmiany pola magnetycznego generowanego i modyfikowanego przez prądy wirowe, natomiast czujnik Halla reaguje na natężenie pola magnetycznego, pochodzące np. od magnesu.

Jak działa czujnik indukcyjny bezpieczeństwa?

Indukcyjny czujnik bezpieczeństwa działa bezkontaktowo, generując pole magnetyczne i rejestrując jego zmiany wywołane obecnością metalu. Zmiany te są przetwarzane na sygnał elektryczny wykorzystywany przez systemy sterowania chroniące maszynę i operatora.

Czy czujnik indukcyjny wykrywa metal?

Tak, to podstawowa funkcja czujników indukcyjnych, które wykrywają różne metale, takie jak stal, miedź, aluminium czy mosiądz.

Czy czujnik indukcyjny wykrywa magnes?

Nie, ponieważ czujnik indukcyjny nie reaguje bezpośrednio na pole magnetyczne magnesu, ale na prądy wirowe powstające w metalach w polu magnetycznym.
