Czujniki optyczne tłumienia przedpola

Zasada działania czujników optycznych odbiciowych

Czujniki optyczne tłumienia przedpola to dyfuzyjne czujniki odbiciowe, których nadajnik światła i odbiornik znajdują się w jednej obudowie, a układ optyczny i elektronika analizują –  zamiast intensywności powracającej wiązki światła – kąt odbicia światła od obiektu.

Pozwala to określić miejsce padania wiązki na przedmiot, wyznaczyć jego położenie względem tła i odciąć sygnał pochodzący spoza ustawionej strefy działania. Dzięki temu czujniki optyczne tłumienia przedpola minimalizują fałszywe uaktywnienia czujnika wynikające z odbicia światła od przenośników, osłon oraz elementów konstrukcyjnych znajdujących się za obiektem.

Gdzie sprawdzają się czujniki optyczne tłumienia przedpola?

• Linie transportowe z jasnym, stabilnym tłem (taśma, płyta), na tle których znajdują się wykrywane ciemne lub błyszczące detale będące w ruchu.
• Zastosowania, w których za obiektem znajduje się tło intensywnie odbijające światło, a wyeliminowanie tła pozwala ograniczyć liczbę fałszywych detekcji.
• Zliczanie, pozycjonowanie i kontrola obecności elementów bez konieczności montażu odbłyśnika oraz ryzyka wykrycia elementów konstrukcyjnych znajdujących się poza strefą działania czujnika.

Na co zwrócić uwagę wybierając czujnik optyczny tłumienia przedpola?

• Maksymalna strefa działania: należy wybrać model z zasięgiem przełączania dopasowanym do odległości pomiędzy czujnikiem a tłem. Warto też zwrócić uwagę na wystarczający zakres regulacji odległości przy pomocy potencjometru oraz pamiętać, że czujniki tłumienia przedpola przeznaczone są do wykrywania obiektów znajdujących się w małych odległościach.
• Rodzaj światła: widzialne światło czerwone, światło podczerwone LED lub laser – odpowiednio do rozmiaru i powierzchni wykrywanych obiektów. W wielu zastosowaniach podczerwień pozwala ograniczyć wpływ koloru, a laser ułatwia precyzyjne celowanie plamką.
• Interfejs i montaż: wyjścia PNP/NPN, NO/NC, funkcja  teach-in przyspieszająca uruchomienie czujnika.

Czujnik optyczny tłumienia przedpola vs czujnik optyczny odbiciowy i czujnik optyczny z tłumieniem tła

• W porównaniu do standardowych czujników optycznych: tryb tłumienia przedpola pozwala zmniejszyć liczbę fałszywych detekcji światła odbitego od tła znajdującego się za obiektem i poza strefą działania czujnika.
• W porównaniu do czujników optycznych z tłumieniem tła: czujniki optyczne z tłumieniem tła wykrywają produkty znajdujące się w określonej odległości i ignorują to, co jest dalej (za „cut offem”), a dzięki triangulacji są mało wrażliwe na kolor i połysk detali, więc dobrze sprawdzają w przypadku zmiennego tła. Czujniki z tłumieniem przedpola wykorzystują stałe tło jako punkt odniesienia i reagują na wszystko, co pojawia się pomiędzy czujnikiem a tłem, umożliwiając precyzyjną detekcję ciemnych i błyszczących detali na stałym, najlepiej jasnym tle.

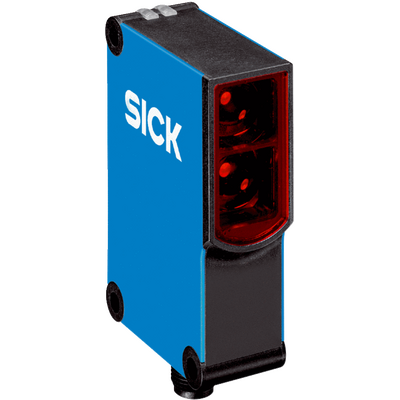

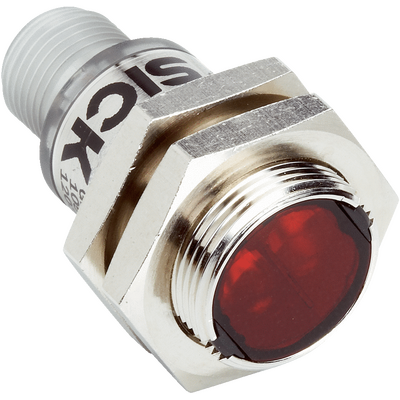

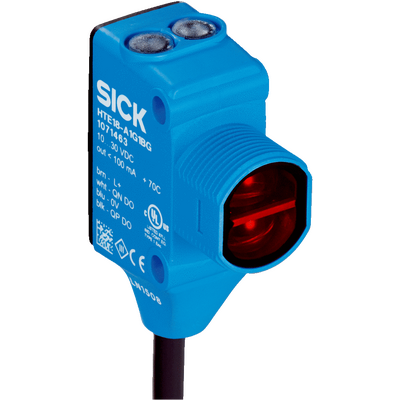

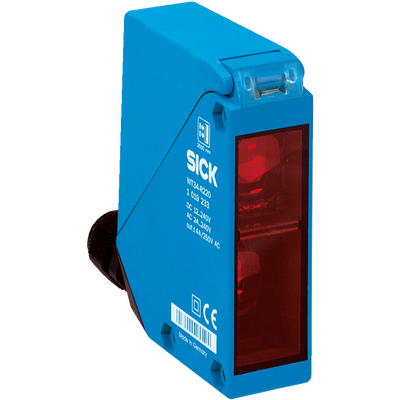

Czujnik odbiciowy Sick

W sklepie gigaom.pl dostępne są różne wersje czujników tłumienia przedpola firmy Sick, z nadajnikiem i odbiornikiem w jednej, kompaktowej obudowie, zoptymalizowane do pracy w typowych aplikacjach transportowych i montażowych.

Najczęściej zadawane pytania

Jaki jest cel czujnika optycznego tłumienia przedpola?

Celem czujników optycznych z tłumienia przedpola jest wiarygodna detekcja obiektów znajdujących się w zdefiniowanej strefie – pomiędzy czujnikiem a tłem, np. transporterem – przy jednoczesnym odrzuceniu wpływu elementów znajdujących się dalej. Pozwala to ograniczyć liczbę fałszywych detekcji wynikających z odbicia światła od konstrukcji lub przenośników i zwiększyć precyzję wykrywania produktów, także bardzo ciemnych i błyszczących.

Jak działają czujniki optyczne tłumienia przedpola?

Czujnik optyczny z tłumienia przedpola "uczy się" położenia tła i traktuje je jako punkt odniesienia. Gdy pomiędzy czujnikiem a tłem pojawia się obiekt, urządzenie rozpoznaje zmianę i przełącza wyjście, nie reagując przy tym na obiekty znajdujące się w większej odległości.

Istotne są tu: stałe i możliwie jasne tło oraz minimalny odstęp obiektu od tła, umożliwiające rozróżnienie detalu od tła i wiarygodną detekcję, także w przypadku zmieniającego się koloru obiektu lub jego połysku.

Co to jest czujnik optyczny tłumienia przedpola i do czego służy?

Czujnik optyczny z tłumienia przedpola to czujnik fotoelektryczny z nadajnikiem i odbiornikiem w jednej obudowie, przeznaczony do wykrywania obiektów położonych w obszarze pomiędzy czujnikiem a tłem.

Jest bardzo skuteczny w wykrywaniu ciemnych i błyszczących obiektów na jasnym, niezmiennym tle.
