Odbiciowe

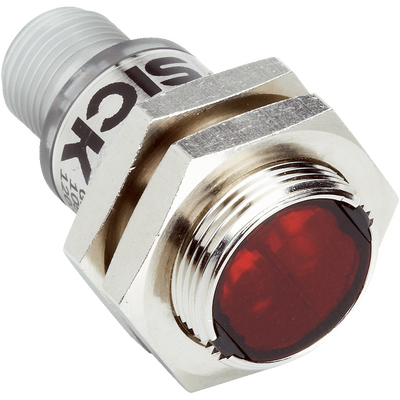

Zasada działania czujników optycznych odbiciowych

Czujnik optyczny odbiciowy emituje wiązkę światła, zwykle światła podczerwonego lub widzialnego, która pada na badaną powierzchnię. Światło odbite od obiektu wraca do fotodetektora umieszczonego w sensorze powodując wygenerowanie sygnału informującego o obecności obiektu w zasięgu czujnika.

Z tego względu czujniki optyczne odbiciowe eliminują potrzebę instalacji dodatkowych elementów, co znacząco ułatwia ich wdrożenie i obniża koszty. Ponadto odróżnia je to od czujników refleksyjnych, które potrzebują zewnętrznego odbłyśnika oraz od barier optycznych, w których nadajnik i odbiornik są odrębnymi elementami ustawionymi naprzeciw siebie.

Czujniki odbiciowe występują w wielu wariantach. Niektóre z nich mają dodatkowe funkcjonalności, jak np. możliwość ustawiania opóźnienia czasowego, czy odmienny rodzaj światła pozwalający wykorzystywać je do wykrywania koloru, odległości, kontrastu lub gładkości powierzchni.

Czujniki optyczne odbiciowe: najważniejsze cechy

• Integracja nadajnika i odbiornika w jednej obudowie
• Emisja wiązki światła skierowanej prosto na wykrywany obiekt
• Detekcja na podstawie odbicia światła od powierzchni obiektu
• Zdolność wykrywania obiektów znajdujących w niedużej odległości
• Generowanie sygnału wyjściowego po wykryciu odbicia
• Bardzo prosta instalacja

Typowe właściwości czujników odbiciowych

• Zakres działania od kilkudziesięciu milimetrów do kilku metrów
• Różne rodzaje światła: światło podczerwone, światło widzialne, laser
• Stopień ochrony do IP67 zapewniający odporność na warunki przemysłowe
• Wyjścia przełączające z polaryzacją PNP lub NPN z funkcją załączania na jasnym, lub ciemnym sygnale (przy braku/obecności obiektu)

Czujniki odbiciowe: rodzaje

Czujniki optyczne odbiciowe występują w kilku odmianach, zróżnicowanych pod kątem rodzaju światła i sposobu detekcji. Pozwala to dopasować typ czujnika do konkretnych wymagań systemu automatyki przemysłowej. Podstawowe warianty to:

• Czujniki koloru, które analizują spektrum światła odbitego i identyfikują barwy obiektu. Wykorzystywane np. w sortownikach
• Czujniki odległości i kontrastu mierzące odległość na podstawie odbicia światła lub wykrywające kontrasty powierzchni. Używane w kontroli jakości.
• Czujniki gładkości używane do detekcji zmian powierzchni wynikające z właściwości materiału
• Czujniki z eliminacją wpływu tła. Zaawansowane wersje czujników odbiciowych zdolne do eliminowania zakłóceń wnoszonych przez tło. Umożliwiają skuteczne wykrywanie obiektów umieszczonych na trudnym podłożu.

Zastosowania praktyczne

Czujniki optyczne odbiciowe są często wykorzystywane do:

• Kontroli obecności i położenia detali w liniach montażowych
• Sortowania materiałów według koloru (np. owoców) lub właściwości powierzchni
• Monitorowania stanu powierzchni i jakości produktów
• Automatyzacji procesów magazynowych i pakowania

Najczęściej zadawane pytania (FAQ)

Jak działa czujnik optyczny odbiciowy?

Czujnik odbiciowy emituje wąską wiązkę światła widzialnego lub podczerwonego, która pada na obiekt i odbija się od niego. Odbite światło jest rejestrowane przez detektor umieszczony w czujniku, co powoduje wygenerowanie sygnału wyjściowego informującego o obecności obiektu w strefie działania czujnika.

Jakie są dwa rodzaje czujników optycznych?

Wyróżnia się czujniki optyczne odbiciowe, w których nadajnik i odbiornik znajdują się w jednej obudowie oraz czujniki refleksyjne, które wymagają zastosowania zewnętrznego odbłyśnika lub zwierciadła. Trzecim typem są bariery optyczne, gdzie nadajnik i odbiornik znajdują się naprzeciw siebie.

Jak działa czujnik odblaskowy?

Czujnik odblaskowy (refleksyjny) wysyła impuls świetlny do odbłyśnika umieszczonego naprzeciwko. Obecność obiektu na linii wiązki powoduje jej przerwanie i powoduje wygenerowanie sygnału wyjściowego.

Jakie mamy rodzaje czujników optycznych?

W automatyce przemysłowej czujniki optyczne dzieli się na trzy główne rodzaje: odbiciowe, refleksyjne oraz bariery optyczne. W zależności od zastosowania używane są również czujniki specjalistyczne, które eliminują wpływ tła, czujniki do detekcji koloru lub odległości, a także laserowe.
