Łączniki krańcowe plastikowe

Budowa i zasada działania plastikowych łączników krańcowych

Plastikowy łącznik krańcowy składa się z: obudowy z tworzywa, głowicy napędowej, mechanizmu przełączającego oraz bloku styków.

• Korpus wykonany z wytrzymałego plastiku zapewnia ochronę przed wpływem czynników zewnętrznych i pozwala zmniejszyć masę urządzenia w porównaniu do wersji metalowych.

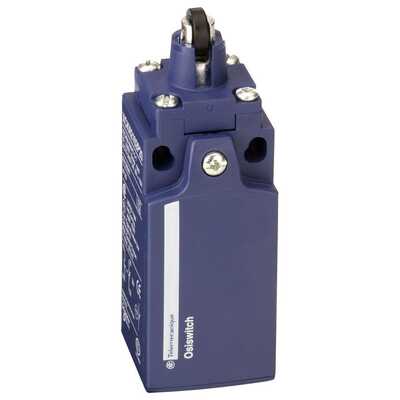

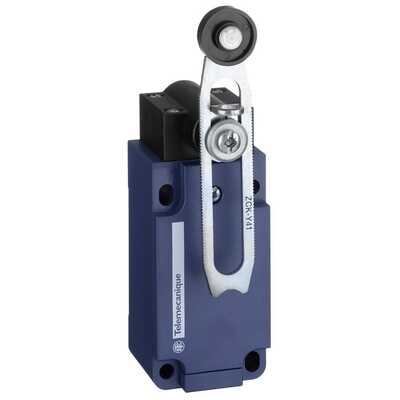

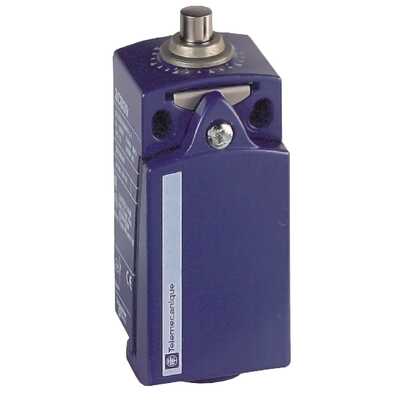

• Głowica napędowa, często wymienna i montowana w jednej z czterech możliwych pozycji, może być wyposażona w rolkę, dźwignię lub trzpień i umożliwia dostosowanie łącznika do konkretnego rodzaju ruchu.

Mechanizm wewnętrzny reaguje na mechaniczny kontakt z poruszającym się elementem maszyny. Dochodzi wówczas do przemieszczenia dźwigni lub trzpienia, co powoduje przełączenie styków i przerwanie lub zamknięcie obwodu elektrycznego. Sygnał ten jest następnie przekazywany do sterownika lub układu sterowniczego, który podejmuje odpowiednie działanie: wykonuje kolejny krok procesu, zmienia kierunek ruchu lub zatrzymuje maszynę.

Największą zaletą łączników krańcowych jest ich uniwersalność i modułowość. Zamienne głowice napędowe oraz możliwość montażu w różnych pozycjach pozwalają na szybkie dostosowanie urządzenia do zmieniających się wymagań systemu automatyki.

Zalety obudowy z tworzywa sztucznego w zastosowaniach przemysłowych

Wybór łącznika krańcowego w plastikowej obudowie wynika z szeregu korzystnych cech tego rozwiązania:

• Tworzywa inżynierskie charakteryzują się wysoką odpornością na działanie wilgoci, agresywnych substancji chemicznych oraz korozję,dzięki czemu mogą pracować w środowiskach o podwyższonym poziomie wilgotności i zapylenia. Tym bardziej, że większość z nich ma stopień ochrony IP65 lub IP67, co oznacza dobre uszczelnienie i pełną ochronę przed pyłem oraz odporność na działanie strumienia wody lub krótkotrwałe zanurzenie,
• Niższa masa urządzenia, w porównaniu do konstrukcji metalowych, ułatwia montaż oraz redukuje obciążenia mechaniczne.
• Plastikowe obudowy nie przewodzą prądu elektrycznego zwiększając bezpieczeństwo pracy w przypadku uszkodzeń izolacji przewodów lub pracy w środowiskach grożących wybuchem.
• Ponadto, wyłączniki w obudowach z tworzywa oferują bardzo dobry stosunek jakości do ceny i są atrakcyjnym rozwiązaniem w zastosowaniach, w których nie jest wymagana najwyższa odporność mechaniczna.

Materiał obudowy zachowuje stabilność wymiarową i właściwości mechaniczne w szerokim zakresie temperatur otoczenia, zazwyczaj od -40°C do +85°C, co umożliwia użycie plastikowych łączników krańcowych zarówno w chłodniach, jak i w pomieszczeniach o podwyższonej temperaturze.

Odporność chemiczna materiału tworzywo sztuczne i praca w trudnych warunkach środowiskowych

Tworzywa sztuczne stosowane w obudowach łączników krańcowych charakteryzują się wysoką odpornością na działanie wielu substancji chemicznych, w tym olejów przemysłowych, emulsji chłodząco-smarujących, roztworów alkalicznych oraz kwasów o niskim i średnim stężeniu.

Własności te pozwalają wykorzystywać plastikowe łączniki krańcowe w środowiskach przemysłowych o podwyższonym poziomie wilgotności, zapylenia oraz kontaktu z agresywnymi mediami, takich jak przemysł spożywczy, farmaceutyczny czy chemiczny (np. układy bezpieczeństwa, systemy pomiarowe, czy... maszyny pakujące itp.).

Najczęściej zadawane pytania

Co to jest łącznik krańcowy?

Łącznik krańcowy to urządzenie, które służy do precyzyjnej detekcji położenia ruchomych części maszyn i urządzeń.

Jego działanie polega na mechanicznym kontakcie z poruszającym się elementem, który powoduje skuteczne przełączenie zestyków łącznika i przerwanie lub zamknięcie obwodu, dzięki czemu układ sterowania otrzymuje sygnał o osiągnięciu określonego punktu krańcowego.

Do czego służą wyłączniki krańcowe?

Wyłączniki krańcowe stosowane są w układach sterowania i kontrolnych, do monitorowania pozycji elementów ruchomych oraz sygnalizacji osiągnięcia zadanego położenia.

Służą do precyzyjnego zatrzymywania maszyn, kontroli ruchu taśmociągów i robotów przemysłowych, obrabiarek, zabezpieczania przed dostępem do stref chronionych oraz realizacji funkcji bezpieczeństwa w systemach automatyki.
