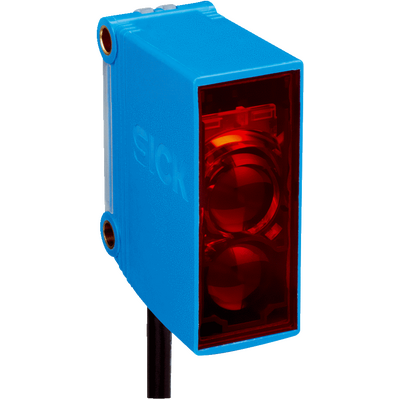

Czujniki optyczne refleksyjne

Najważniejsze cechy czujników optycznych refleksyjnych

Czujniki refleksyjne mają wiele cech ułatwiających instalację i zapewniających wysoką skuteczność w różnego typu środowiskach przemysłowych:

• Dwa osobne elementy: nadajnik i odbłyśnik (reflektor) zapewniają stabilność i precyzję odbioru sygnału,
• Krótki czas reakcji i możliwość wykrywania obiektów na różnych odległościach od kilkunastu centymetrów do kilkunastu metrów.
• Odporność na zmienne warunki oświetlenia umożliwia stosowanie czujników nawet w trudnych warunkach przemysłowych, bez konieczności dodatkowego zabezpieczania czy kalibracji,
• Zaawansowanych rozwiązania, takie jak układy dwusoczewkowe i mechanizmy kompensacji wpływu tła, zwiększają niezawodność detekcji obiektów owiniętych folią lub o nieregularnych powierzchniach,
• Łatwa instalacja i szybkie uruchomienie systemu bez konieczności skomplikowanych regulacji,
• Różnorodność wariantów: dostępne czujniki laserowe i wykorzystujące diody LED czerwone, pozwalają wybrać rozwiązanie najlepiej dostosowane do wymagań dotyczących maks. zasięgu, dokładności i rodzaju wykrywanego obiektu.

Na co zwrócić uwagę wybierając czujnik refleksyjny?

Wybór czujnika zależy od specyfiki zastosowania, wymagań dotyczących zasięgu, rodzaju wykrywanych obiektów oraz warunków środowiskowych.

• Zakres działania: odpowiednio dobrana strefa działania pozwala uniknąć niepotrzebnych kosztów związanych z urządzeniem o zbyt dużym zasięgu oraz ryzyka błędów wynikających z nadmiernej czułości,
• Rodzaj emitowanego światła: czujniki mogą wykorzystywać diody LED lub wiązki laserowe. Czujniki laserowe są bardziej precyzyjne i skuteczne przy detekcji na większe odległości,
• Odporność na warunki środowiskowe. Należy uwzględnić stopień zapylenia, wilgotności, temperaturę pracy oraz ewentualne wibracje, które mogą mieć wpływ na pracę czujnika,
• Rodzaj i sposób montażu odbłyśnika,
• Parametry techniczne: wymiary, napięcie zasilania, typ wyjścia sygnałowego (np. wyjście PNP, NPN), czas reakcji oraz obecność obwodów zabezpieczających, konektor (konektor M8, konektor M12 oraz mniej popularne M5 i M16),
• Specyfika detekcji obiektu: kolor, kształt, rozmiar oraz materiał obiektu (np. przezroczystość),
• Wymiary i sposób podłączenia: wymiary fizyczne czujnika i typy przyłączy (kable, wtyczki).

Najczęściej zadawane pytania

Jak działa czujnik refleksyjny?

Czujniki optyczne refleksyjne składają się z dwóch głównych elementów: nadajnika i odbłyśnika. Nadajnik emituje wiązkę światła, najczęściej w podczerwieni lub paśmie światła widzialnego (np. czerwone światło), która jest skierowana na odbłyśnik umieszczony po przeciwnej stronie.

Gdy światło wraca do odbiornika po odbiciu od odbłyśnika, czujnik pozostaje nieaktywny.

Jeśli jednak odbłyśnik zostanie przysłonięty przez nieprzezroczysty obiekt, dochodzi do zakłócenia odbicia promienia świetlnego i w tym momencie czujnik generuje sygnał aktywujący system sterowania.

Jak stwierdzić, czy czujnik optyczny jest uszkodzony?

Uszkodzenie czujnika można zdiagnozować na podstawie niestabilności sygnału wyjściowego lub jego braku pomimo obecności obiektu w polu działania. Warto wtedy skontrolować stan elementów optycznych: czy nie są zabrudzone, uszkodzone lub przesunięte.

W bardziej zaawansowanych modelach dostępne są funkcje diagnostyki sygnału oraz testy funkcjonalne. Uszkodzony czujnik może nie reagować na obiekt, generować niestabilny sygnał lub sygnały fałszywe.

Jakie są rodzaje czujników optycznych refleksyjnych?

Czujniki optyczne refleksyjne występują w różnych wariantach:

• Modele z diodą LED emitującą czerwone światło widzialne lub podczerwone,
• Czujniki laserowe zapewniające precyzyjną detekcję na dłuższych dystansach,
• Czujniki przeznaczone do wykrywania obiektów przezroczystych, wyposażone w zaawansowane filtry polaryzacyjne i mechanizmy interpretacji sygnału,
• Układy dwusoczewkowe oraz jednosoczewkowe z autokolimacją umożliwiające wyeliminowania „martwej strefy” czujnika, zwiększenie jego odporności na zakłócenia optyczne oraz dokładności, szczególnie w przypadku wykrywania przedmiotów znajdujących się w niedużej odległości od czujnika.
