Czujniki indukcyjne

W ofercie firmy Gigaom znajdą Państwo czujniki indukcyjne najlepszych marek. Swoim Klientom oferujemy wyłącznie produkty najlepszej jakości, które cechują się wysokimi parametrami technicznymi. W asortymencie znajdują się czujniki zbliżeniowe od takich producentów jak Sick, Turck oraz Telemecanique. Oferowane przez nas urządzenia gwarantują niezawodność oraz pewność działania.

W asortymencie znajdują się różne modele czujników indukcyjnych, dlatego jesteśmy pewni, że każdy z Państwa znajdzie produkt spełniający jego oczekiwania. Posiadamy czujniki w obudowach prostopadłościennych oraz cylindrycznych, na napięcie stałe i zmienne, dostępne są również czujniki DC 2-przewodowe, AC 2-przewodowe, a także AC/DC 2-przewodowe, DC-4 przewodowe i NAMUR.

Co to są czujniki indukcyjne?

Czujniki indukcyjne to są urządzenia, których zadaniem jest wykrywanie przedmiotów metalowych lub metalowych części maszyn pojawiających się w strefie ich działania. Pojawienie się części maszyny lub elementu metalowego w obrębie wykrycia obiektu skutkuje przełączeniem stanu swojego wyjścia (sygnał binarny) lub zmianą wartości sygnału wyjściowego (sygnał analogowy).

Jednolite odległości przełączania sprawiają, że czujniki zbliżeniowe indukcyjne są niezawodne przy wykrywaniu wszystkich metali, w tym również aluminium. Zwykłe urządzenia tego typu znacznie zmniejszają odległość przełączania przy różnych gatunkach metali - nowe czujniki zbliżeniowe cechują się podobną odległością przełączania niezależnie od rodzaju metalu. Wpływa to bezpośrednio na łatwość użytkowania urządzenia oraz precyzję w jego działaniu.

Jak działa czujnik indukcyjny?

Czujniki indukcyjne działają na zasadzie zmiany swojego pola elektromagnetycznego na skutek przemieszczania metalowego elementu. Oznacza to, że zmienne pole magnetyczne, które wytwarza urządzenie, wzbudza w przewodniku prąd wirowy. Proces ten skutkuje zmianą parametrów drgań, a w konsekwencji zmniejsza ich amplitudę lub częstotliwość przełączania.

Zbliżeniowe czujniki indukcyjne mogą być zasilane zarówno prądem stałym, jak i zmiennym. W naszym sklepie posiadamy szeroki wybór asortymentu w obszarze czujników zbliżeniowych, dlatego z pewnością znajdą Państwo propozycję idealną dla siebie.

Z czego składa się czujnik indukcyjny?

Czujnik indukcyjny składa się z elementów takich jak: głowica z cewką indykcyjną zawierającą rdzeń ferrytowy, generator napięcia sinusoidalnego wysokiej częstotliwości, układ detekcji (tzw. komparator) oraz wzmacniacz wyjściowy. To główne, choć nie jedyne elementy czujnika zbliżeniowego - wiele zależy także od rodzaju i przeznaczenia urządzenia.

Przedstawiony powyżej podział elementów czujników jest więc mocno uproszczony. Należy zaznaczyć, że czujnik przemysłowy zawiera dodatkowo elementy zapobiegające wpływowi zakłóceń na jego pracę oraz części chroniące chroniące go przed zniszczeniem np. poprzez zwarcie jego wyjścia. Aby zapewnić urządzeniu odpowiednią ochronę przed ciężkimi warunkami środowiska przemysłowego, czujniki przemysłowe są wewnątrz wypełnione masą izolacyjną, której zadaniem jest uszczelnienie wnętrza i zapobieganie przedostawaniu się wilgoci. Masa izolacyjna ma również uniewrażliwić wnętrze czujnika na działanie udarów i wibracji, a także zwiększyć odporność temperaturową.

Gdzie są używane czujniki indukcyjne?

Czujniki zbliżeniowe indukcyjne występują w obudowach cylindrycznych np. M8, M12, M18 czy M30 oraz prostopadłościennych, na napięcie stałe i zmienne z wyjściami NO (normalnie zamknięte inaczej zwierne) oraz NZ (normalnie zamknięte inaczej rozwierne), PNP lub NPN.

W różnego rodzaju układach automatyki przemysłowej tego rodzaju czujniki zbliżeniowe są niezbędne. Wykorzystywane do zadań takich jak kontrola położenia, kontrola przemieszczeń i ruchów mechanizmów sterowanych automatycznie urządzeń, odgrywają ważną rolę w systemie działania i pracy wszystkich urządzeń.

Czym się różni czujnik NPN od PNP?

Czujniki NPN i PNP różnią się kierunkiem przepływu prądu. W czujnikach NPN prąd płynie w kierunku od zacisku kolektora do zacisku emitera, a w PNP prąd porusza się w odwrotnym kierunku. Kolejna różnica to fakt, iż najistotniejszymi nośnikami w tranzystorze PNP są dziury, a w NPN są to elektrony.

Jakie są rodzaje czujników indukcyjnych?

Wyróżniamy wiele rodzajów czujników indukcyjnych, w zależności od obranego kryterium. Możemy więc wybrać cylindryczne lub prostopadłościenne czujniki, o różnym zasilaniu, rodzaju montażu i różnych funkcjach wyjścia, czujniki PNP lub NPN, wykonane z metalu lub stali nierdzewnej, powierzchniowe lub niepowierzchniowe, o charakterystycznym zasięgu oraz sposobie podłączenia elektrycznego.

Aby poprawnie dobrać czujnik zbliżeniowy indukcyjny należy wziąć pod uwagę najważniejsze parametry i spośród dostępnych opcji wybrać odpowiadające nam urządzenie:

1. Rodzaj obudowy czujnika: cylindryczna lub prostopadłościenna. W przypadku cylindrycznych najczęściej stosuje się czujniki w obudowach M8, M12, M18 oraz M30.
2. Zasilanie: 24VDC lub 230VAC (są także wykonania uniwersalne np. 20…250 VAC/DC)
3. Funkcja wyjścia:

• styk normalnie otwarty - inaczej zwierny (NO – Normal Open),
• styk normalnie zamknięty - inaczej rozwierny (NC – Normal Close),
• kombinacja NO i NC,
• z wyjściem analogowym (4… 20mA lub 0…10V),
• typu NAMUR.

4. Polaryzacja (w przypadku czujników DC):

• PNP – w przypadku zadziałania czujnika na jego wyjściu zostanie wystawiony stan wysoki (+24 V lub bliski napięciu zasilania)
• NPN – w przypadku zadziałania czujnika na jego wyjściu zostanie wystawiony stan niski (0V)

5. Montaż:

• czujniki powierzchniowe, czyli czujniki z czołem zabudowanym – oznacza to, że czoło urządzenia jest równo z powierzchnią montażową. Takie czujniki mają krótszy zasięg działania.
• czujniki niepowierzchniowe, czyli urządzenia z czołem niezabudowanym – czoło czujnika wystaje ponad powierzchnię montażową.

6. Strefa działania - czyli detekcja lub zasięg czujnika - podaje się tę wartość w milimetrach; determinowane wielkością obudowy. Oznacza to, że im mniejsza jest obudowa, tym zasięg działania urządzenia jest mniejszy. Należy zaznaczyć, że producenci nierzadko podają dwie strefy działania: nominalną (np. 2 mm) oraz pewną strefę działania (np. 1,8 mm). Wartości te najlepiej sprawdzić w karcie katalogowej danego czujnika.
7. Rodzaj podłączenia elektrycznego. Jest to przewód zakończony wolnymi końcówkami - najczęściej jest to długość 2 mb, choć zdarzają się także długości 3 mb, 5 mb, a nawet dłuższej, np. M8 lub M12. Wówczas należy zakupić przewód o określonej długości i z odpowiednim wtykiem - prostym lub kątowym. Można także zakupić sam wtyk i zrobić przewód wg własnego uznania.
8. Materiał wykonania:

• metal,
• stal nierdzewna.

Propozycje czujników indukcyjnych od Gigaom

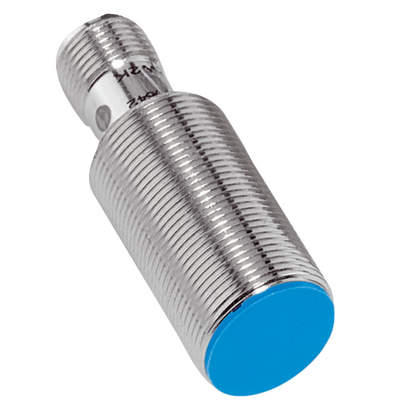

SERIA IME - wersja ekonomiczna. Jedne z najtańszych czujników indukcyjnych na rynku!

• Wysoka niezawodność
• Precyzyjny punkt przełączania
• Korpusy z gwintami M8, M12, M18, M30
• Wersje z zasilaniem DC
• Wersje z konektorem lub wyprowadzonym przewodem
• Dostępne wersje o krótkich korpusach

SERIA IM STANDARD - standard dla czujników indukcyjnych

• Gwintowane korpusy M8 do M30
• Dokładne zakresy działania dzięki technologii ASIC
• Zakresy od 1,5 mm do 20 mm
• IP67
• Temperatura pracy od -25 ° C do + 70 ° C
• Wersje z zasilaniem DC, AC i AC / DC
• Dostępne wersje w krótkich korpusach

SERIA IMB - czujniki indukcyjne do zastosowań w trudnych warunkach

• Gwintowane korpusy M8 do M30
• Większe zasięgi: 2 do 20 mm
• Wykonanie elektryczne: DC 2-/3-/4-przewodowe
• Stopień ochrony: IP 68, IP 69K
• Zakres temperatur: –40 °C do 100 °C
• Wytrzymały korpus ze stali nierdzewnej, powierzchnia aktywna z tworzywa sztucznego (LCP)
• Wizualny wskaźnik ustawienia, kompatybilność ze standardem IO-Link
• Odporność na oleje i ciecze chłodząco-smarujące, możliwość eksploatacji na zewnątrz

SERIA MFW - czujniki indukcyjne do stosowania w branży spożywczej i farmaceutycznej

• Wodoszczelne (IP 68 / IP 69K)
• Obudowa ze stali nierdzewnej (316L / 1.4404)
• Czoło czujnika wykonane z PPS (materiał certyfikowany przez FDA), co umożliwia bezpośredni kontakt z żywnością
• Rozszerzony zakres temperatur (od -40 do + 80 ° C). Tolerancja krótkoterminowego zwiększenia się do 100 ° C
• Odporne na agresywne preparaty myjące, potwierdzone certyfikatami Ecolab i JohnsonDiversey

SERIA IMF - ekonomiczne rozwiązanie do zastosowań w przemyśle spożywczym

• Gwintowane korpusy M8 do M30
• Większe zasięgi: 2 do 20 mm
• Wykonanie elektryczne: DC 3-/4-przewodowe
• Stopień ochrony: IP 68, IP 69K
• Zakres temperatur: −40°C … 100°C
• Korpus ze stali nierdzewnej (V4A) i powierzchnia aktywna z tworzywa sztucznego (LCP) z atestem FDA
• Wizualny wskaźnik ustawienia, kompatybilność ze standardem IO-Link
• Odporny na środki czyszczące, certyfikat Ecolab

SERIA IQ STANDARD - czujniki prostopadłościenne do różnych aplikacji

• Większe zasięgi do maks. 60 mm
• Dostępne wersje DC, AC oraz AC/DC
• Wiele różnych wersji korpusów i możliwości montażu
• Przewód podłączeniowy, złącze wtykowe lub komora zaciskowa
• Dostępne warianty na zamówienie

 SERIA IQG - kompaktowa budowa i szybki montaż. Idealne do stosowania w trudnych warunkach

• Konstrukcja obudowy: 40 mm x 40 mm
• Zwiększone zasięgi wykrywania: 20 mm, wersja zabudowana, i 40 mm, wersja niezabudowana
• Wykonanie elektryczne: DC 3-przewodowe, DC 4-przewodowe
• Zakres temperatur otoczenia: od –25 °C do 85 °C
• Stopień ochrony: IP 68, IP 69K
• System montażowy Push Lock
• Cztery narożne diody LED
• Głowica czujnika obracana w pięciu kierunkach

Serdecznie zapraszamy do zapoznania się z całą ofertą Gigaom. W razie jakichkolwiek pytań czy trudności ze znalezieniem interesującego Państwa produktu, zachęcamy do kontaktu. Nasi specjaliści chętnie służą fachową pomocą oraz profesjonalnym doradztwem.
