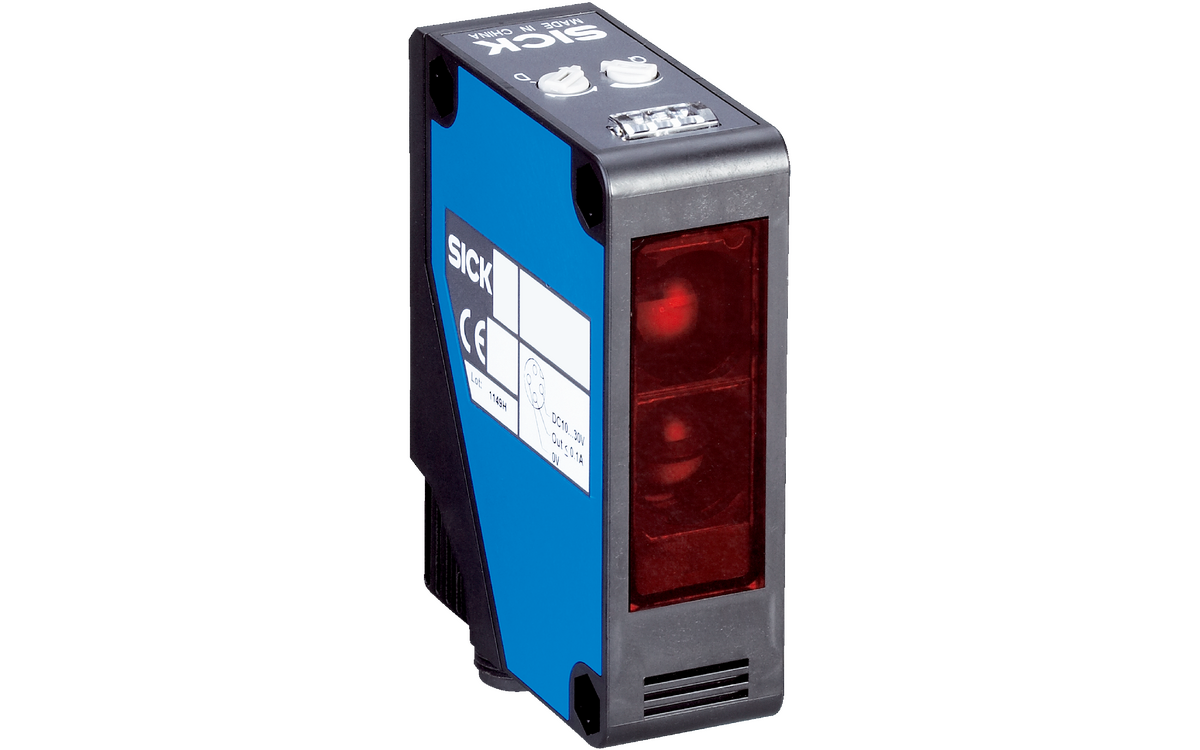

Zasada działania czujnika optycznego

Czujnik optyczny to urządzenie, które reaguje na zmiany w sygnałach świetlnych pochodzących z różnych źródeł, takich jak diody LED czy lasery. W zależności od typu czujnik może mierzyć natężenie światła, jego kolor, obecność obiektów lub ich odległość. W najbardziej podstawowej wersji czujnik emituje wiązkę światła, która napotyka przeszkodę, odbija się, wraca do odbiornika i powoduje przełączenie obwodu wyjściowego czujnika.

Budowa czujnika optycznego

Typowy czujnik optyczny składa się ze źródła światła, czyli emitera (np. diody LED), detektora (np. fotodiody) oraz układów elektronicznych przetwarzających sygnały. W bardziej zaawansowanych modelach stosuje się różnego typu soczewki lub filtry (np. filtry polaryzacyjne) umożliwiające precyzyjne ustawienie kąta detekcji, lub selektywne wykrywanie określonych długości fal światła.

Jakie są rodzaje czujników optycznych?

Istnieje wiele typów czujników optycznych, zróżnicowanych pod względem konstrukcji, działania i zastosowań.

• Czujniki fotoelektryczne – wykorzystują wiązkę promieni świetlnych do wykrywania obiektów i dzielą się na kilka podtypów:

• Czujniki refleksyjne – działają na podobnej zasadzie jak czujniki odbiciowe, jednak wymagają dodatkowego elementu odblaskowego, ponieważ wykrywają zmiany w świetle odbitym od powierzchni.

• Czujniki barierowe – składają się z osobnego nadajnika oraz odbiornika umieszczonych naprzeciwko siebie, w oddzielnych obudowach, i wykrywają moment przesłonięcia wiązki promieni świetlnych.

• Czujniki światłowodowe – przesyłają wiązkę światła światłowodem, co pozwala na ich stosowanie w miejscach trudnodostępnych oraz w środowiskach o wysokiej temperaturze pracy. Są elastyczne i odporne na zmienne warunki otoczenia.

• Optyczne czujniki laserowe – charakteryzują się dużą precyzją i zdolnością detekcji obiektów będących w dużej odległości. Używane są w zastosowaniach wymagających ekstremalnej dokładności, takich jak pomiary odległości, wymiarów lub kontrola jakości.

• Czujniki koloru – potrafią rozróżniać kolory obiektów i są niezastąpione w procesach sortowania oraz kontroli jakości produktów, np. w przemyśle spożywczym.

• Czujniki kontrastu – wykrywają subtelne różnice w odcieniach oraz wzorach na powierzchniach przedmiotów. Są często stosowane do kontroli jakości druku w przemyśle poligraficznym.

• Czujniki podczerwieni – działają na zasadzie wykrywania promieniowania podczerwonego i mogą pracować bez dostępu do światła widzialnego oraz wykrywać zmiany temperatury. Są używane w systemach detekcji ciepła, w ochronie obiektów oraz automatycznych urządzeniach nawigacyjnych.

• Inne typy czujników optycznych – oprócz wymienionych powyżej istnieją także czujniki luminescencyjne, inteligentne lub analogowe, które różnią się źródłem zasilania oraz konstrukcją.

Zastosowanie czujników optycznych

Dzięki różnorodności typów, konstrukcji, precyzji, szybkości reakcji oraz niewielkim rozmiarom czujniki optyczne są wykorzystywane w różnych gałęziach przemysłu, branżach oraz w życiu codziennym. Najczęściej można je spotkać w następujących branżach:

• Automatyka przemysłowa – tam czujniki pracują w systemach wizyjnych i są używane, np. do monitorowania procesów produkcji, kontroli położenia i identyfikacji obiektów znajdujących się na liniach produkcyjnych oraz kontroli jakości (np. do sprawdzania rodzaju materiału oraz poprawności wykonania elementów, takich jak etykiety na butelkach czy lakier na karoserii samochodu).

• Przemysł spożywczy – używane są do kontrolowania poziomu cieczy i materiałów sypkich, selekcji produktów i kontroli ich jakości.

• Logistyka i magazynowanie – używane są w automatycznych systemach sortowania (np. do sortowania paczek lub skanowania kodów kreskowych) oraz śledzenia przesyłek i kontroli ich obecności w określonych miejscach, co ułatwia zarządzanie stanami magazynowymi.

• Motoryzacja – tu czujniki optyczne stosowane są, między innymi, w systemach parkowania oraz rozpoznawania przeszkód w pojazdach autonomicznych, czy systemach utrzymywania pasa ruchu (monitorują położenie pojazdu w stosunku do linii na drodze).

• Medycyna – w tej dziedzinie wykorzystywane są w zautomatyzowanych systemach diagnostycznych do kontroli obecności próbek i odczynników, urządzeniach służących do monitorowania parametrów życiowych pacjentów lub w cytometrach przepływowych.

• Ochrona środowiska – wykorzystywane są przykładowo do kontroli jakości powietrza, poziomu zanieczyszczeń w instalacjach przemysłowych lub wycieków substancji niebezpiecznych.

• Systemy bezpieczeństwa – służą do monitorowania zmian promieniowania cieplnego i wykrywania intruzów lub w systemach barier świetlnych w przemyśle, gdzie umożliwiają wydzielenie obszarów niebezpiecznych dla człowieka (np. stanowisk zrobotyzowanych) i zatrzymanie produkcji, jeśli wiązka światła zostanie przerwana.

• Robotyka – czujniki są wykorzystywane do precyzyjnego pozycjonowania oraz detekcji przeszkód.

Czujniki optyczne są także używane w rolnictwie do monitorowania warunków upraw i zarządzania zasobami czy w systemach biometrycznych do identyfikacji osób na podstawie ich cech fizycznych, takich jak siatkówka oka czy linie papilarne.

Jak podłączyć czujnik optyczny?

Podłączenie czujnika optycznego zależy od jego typu oraz przeznaczenia i zwykle wymaga zastosowania odpowiedniego układu sterowania lub mikrokontrolera, a także właściwego napięcia zasilania i poprawnego podłączenia wyjść czujnika. Istnieją modele czujników, które posiadają interfejsy komunikacyjne, takie jak analogowe wyjście napięciowe lub cyfrowe wyjście typu NO/NC, ułatwiające ich integrację z systemami automatyki.

Jak sprawdzić czujnik optyczny?

Sposób sprawdzenia czujnika uzależniony jest od jego typu i konstrukcji. Jednak zawsze warto upewnić się, że urządzenie jest poprawnie podłączone i zasilane zgodnie ze specyfikacją. Następnie można przeprowadzić test, np. poprzez przesunięcie obiektu przed czujnikiem lub zmianę warunków oświetlenia w polu detekcji, albo sprawdzenie zasięgu działania czujników. W przypadku czujników laserowych można sprawdzić, czy wiązka jest skierowana w odpowiednią stronę.

Jaki jest symbol czujnika optycznego?

Każdy czujnik optyczny jest oznaczony odmiennym symbolem, który umożliwia jego identyfikację. Symbol czujnika zawiera z reguły informacje o typie detekcji (np. „refleksyjny” lub „laserowy”), zasięgu, napięciu roboczym oraz standardzie wykonania.

Teraz wiesz już wszystko o czujnikach optycznych

Czujniki optyczne to duża grupa bardzo wszechstronnych urządzeń stosowanych w wielu systemach i rozwiązaniach. Jednak niezależnie od konkretnej aplikacji, typu oraz konstrukcji ich precyzja, szybkość reakcji oraz niewielkie rozmiary sprawiają, że są niezwykle popularne i często stosowane we współczesnych rozwiązaniach technologicznych.
