Czujniki indukcyjne – bezkontaktowa detekcja metalowych obiektów

Czujniki indukcyjne używane są w zastosowaniach, gdzie niezbędne jest wykrywanie metalowych detali bez fizycznego kontaktu czujnika z elementem. Działają na zasadzie zmian pola elektromagnetycznego w momencie pojawienia się metalu w strefie działania czujnika i są niezastąpione tam, gdzie liczy się szybka, precyzyjna i bezdotykowa detekcja. Więcej na ten temat opisaliśmy szerzej w innym tekście na naszym blogu: Co to jest czujnik indukcyjny i jak działa?

Zwykle mają niewielką, szczelną obudowę (często ze stali nierdzewnej), która zapewnia wysoki stopień ochrony i odporność na uszkodzenia mechaniczne. Z tego względu doskonale sprawdzają się w warunkach zapylenia, wilgoci, a nawet pod wodą.

Zalety czujników indukcyjnych:

• odporność na zabrudzenia, pył i wilgoć,
• szeroki zakres temperatur pracy,
• możliwość regulacji zasięgu detekcji,
• niewielkie rozmiary.

Przykładowe zastosowania: kontrola pozycji elementów, zliczanie detali, monitorowanie ruchu części maszyn, zabezpieczenia krańcowe.

Czujniki pojemnościowe – wykrywanie detali z metalu i innych materiałów

Czujniki pojemnościowe mogą być stosowane wszędzie tam, gdzie konieczna jest detekcja różnych materiałów, takich jak:

• tworzywa sztuczne,
• szkło,
• ciecze,
• materiały sypkie.

Ich działanie wykorzystuje zjawisko zmian pojemności elektrycznej w obecności wykrywanego obiektu, co szczegółowo opisaliśmy w tekście: Jak działają i co wykrywają czujniki pojemnościowe. Umożliwiają kontrolę poziomu, napełnienia, obecności produktu w różnych punktach linii technologicznych. Parametry i zasięg czujników pojemnościowych dobierane są odpowiednio do jego przeznaczenia.

Przykładowe zastosowania: pomiar poziomu cieczy w zbiornikach, detekcja materiałów sypkich, kontrola obecności opakowań na linii produkcyjnej.

Czujniki optyczne – precyzyjna kontrola obecności

Czujniki optyczne, czyli bariery optyczne, czujniki odbiciowe, dyfuzyjne, światłowodowe oraz kontrastu, wykorzystują do wykrywania obiektów promieniowanie podczerwone, laserowe lub LED. Umożliwiają detekcję zarówno przezroczystych, jak i nieprzezroczystych materiałów, bez konieczności fizycznego kontaktu. Stosowane są tam, gdzie liczy się szybka reakcja, duża odległość wykrywania (czyli maksymalny odstęp pomiędzy czołem czujnika a obiektem) oraz wysoka precyzja. Z powodzeniem sprawdzają się m.in. w pakowaniu, etykietowaniu czy sortowaniu produktów.

Przykładowe zastosowania: zliczanie produktów na taśmie, kontrola pozycji, wykrywanie etykiet, sortowanie detali według koloru lub kontrastu.

Jeśli chcesz dowiedzieć się więcej na ten temat, zajrzyj do dostępnego na naszym blogu tekstu: Co to jest czujnik optyczny i jak działa?

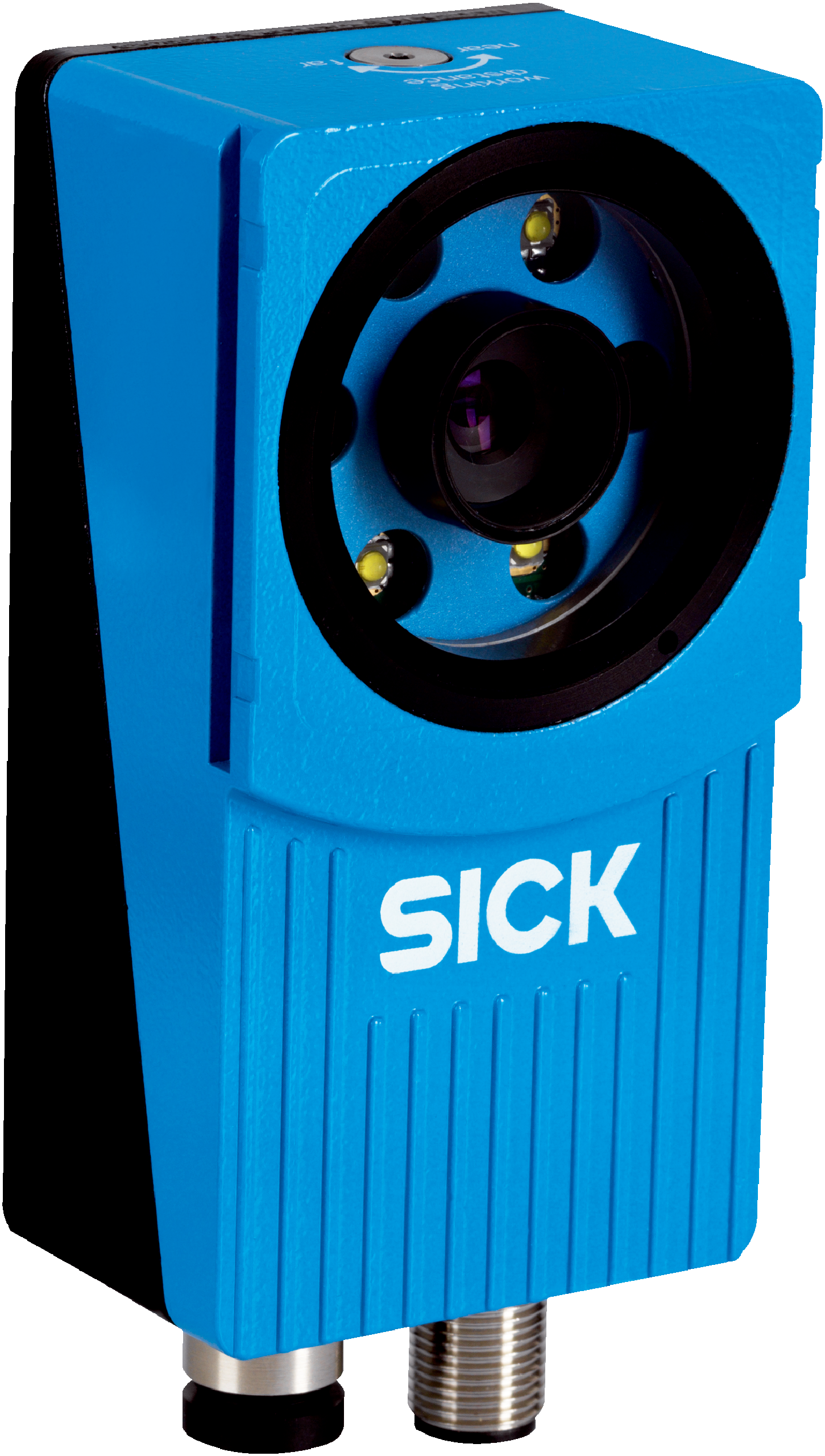

Czujniki wizyjne – analiza obrazu w czasie rzeczywistym

Bardziej zaawansowanym rodzajem czujników optycznych są czujniki wizyjne, które łączą funkcję klasycznego czujnika z możliwościami systemu wizyjnego. Analizują obraz w czasie rzeczywistym, nie tylko wykrywając obecność obiektów, ale także identyfikując ich kształt, kolor, wymiary lub jakość wykonania. Rejestrowanie sygnałów wizualnych pozwala na szybką reakcję systemu automatyki i zwiększenie precyzji całego procesu.

Przykładowe zastosowania: inspekcja produktów, odczyt kodów kreskowych i QR, kontrola poprawności montażu, sortowanie na podstawie cech wizualnych.

Czujniki procesowe –  kontrola parametrów fizycznych

W wielu systemach przemysłowych niezastąpione są czujniki procesowe, czyli elementy do pomiaru:

• ciśnienia,
• temperatury,
• przepływu,
• poziomu cieczy,
• wykrywania gazów lub wibracji.

Przykładem mogą być modułowe termometry z przetwornikiem, wyświetlaczem i różnymi rodzajami wyjść cyfrowych. Zastosowanie tego typu czujników umożliwia bieżącą kontrolę parametrów procesowych, zapewnia bezpieczeństwo i poprawę jakości produkcji.

Przykładowe zastosowania: monitorowanie temperatury procesów technologicznych, kontrola ciśnienia w układach pneumatycznych i hydraulicznych, wykrywanie nieprawidłowości w pracy maszyn (czujniki drgań), monitorowanie pozycji elementów ruchomych.

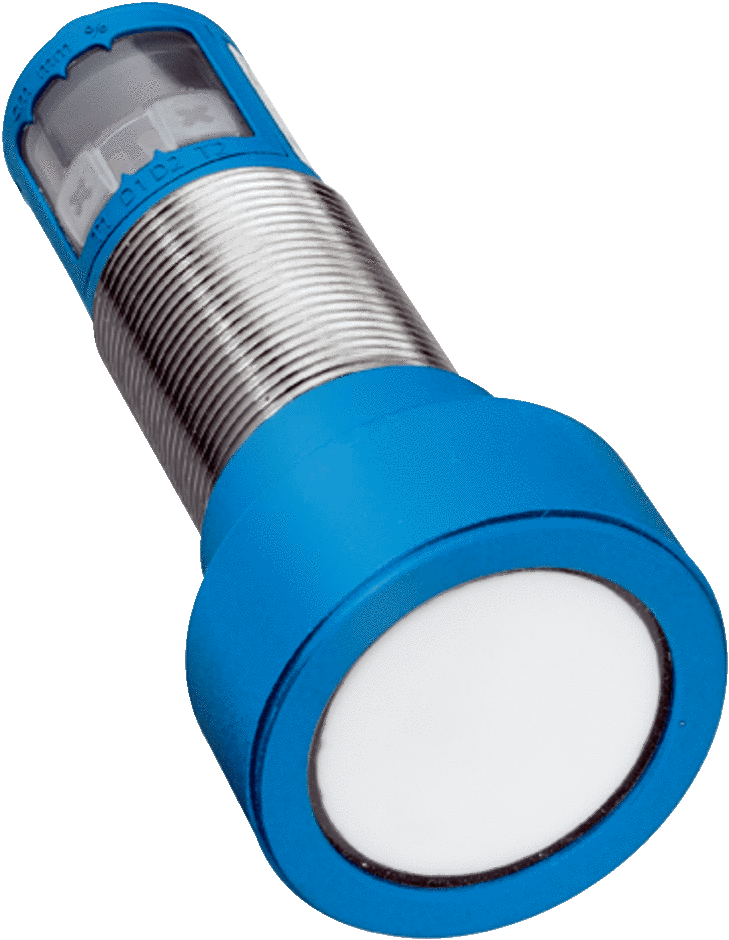

Czujniki ultradźwiękowe – tam, gdzie zawodzi optyka, pomaga dźwięk

Czujniki ultradźwiękowe działają na zasadzie emisji i odbioru fal dźwiękowych o wysokiej częstotliwości i świetnie radzą sobie np. z detekcją przezroczystych obiektów, które trudno wykryć za pomocą tradycyjnych czujników optycznych. Są odporne na zabrudzenia, pył i wilgoć, dlatego doskonale sprawdzają się w trudnych warunkach, np. w obecności kurzu, czy dymu.

Przykładowe zastosowania: pomiar poziomu cieczy i materiałów sypkich, detekcja obiektów w opakowaniach, kontrola odległości na liniach transportowych.

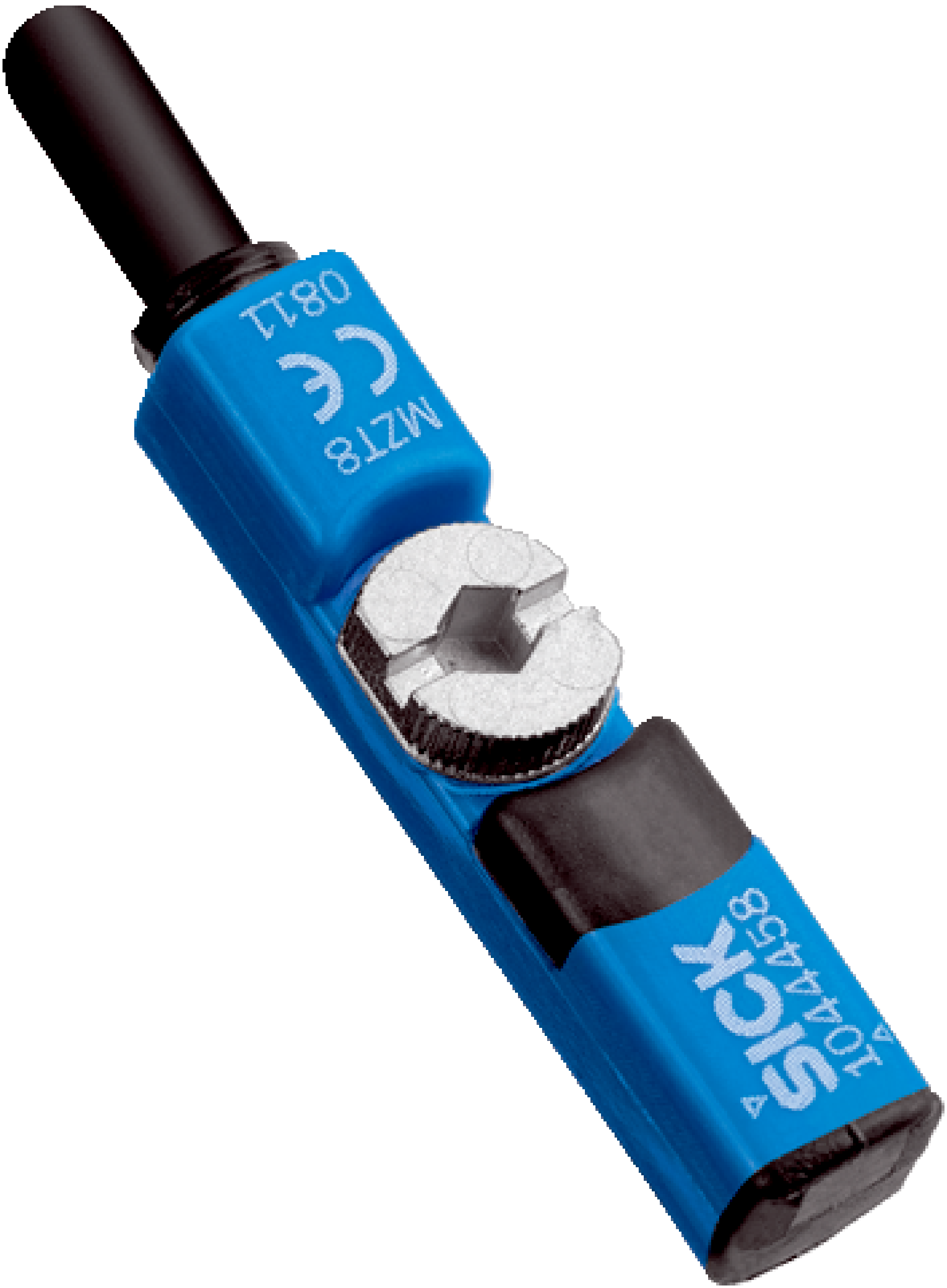

Czujniki magnetyczne – niezawodne określanie położenia

Czujniki magnetyczne wykrywają zmiany w polu magnetycznym, np. generowanym przez magnes trwały umieszczony na ruchomym elemencie maszyny. Cechuje je duża niezawodność, niewielkie wymiary i możliwość zabudowy w miejscach trudno dostępnych. Ich zaletą jest brak potrzeby fizycznego kontaktu z obiektem oraz możliwość działania przez cienkie przegrody z tworzywa. Są stosowane tam, gdzie mogą zawieść inne czujniki, np. w środowisku o dużym zapyleniu, wilgotności czy wibracjach.

Przykładowe zastosowania: kontrola położenia siłowników pneumatycznych, wykrywanie otwarcia/zamknięcia drzwi lub osłon, monitorowanie ruchu elementów maszyn.

Czujniki kontroli obrotów i przechyłu – bezpieczeństwo i precyzja

W niektórych zastosowaniach niezbędne jest kontrolowanie prędkości obrotowej wałów lub osi. Stosuje się wtedy czujniki kontroli obrotów, których zadaniem jest monitorowanie zadanego zakresu prędkości i reagowanie w przypadku przekroczenia ustalonych wartości. Z kolei czujniki przechyłu pozwalają na wykrywanie zmiany kąta nachylenia, co pozwala wykorzystywać je np. w ruchomych ramionach robotów czy systemach transportu bliskiego.

Jak dobrać czujnik przemysłowy do konkretnego zastosowania?

Dobór czujnika przemysłowego zależy od kilku czynników:

• rodzaj wykrywanego obiektu: metal, niemetal, ciecz, materiał sypki,
• warunki otoczenia: temperatura, wilgotność, zapylenie, obecność środków chemicznych,
• wymagana precyzja i zasięg czujnika,
• sposób montażu i dostępność miejsca,
• parametry zasilania i wyjścia cyfrowe/analogowe,
• odporność na zakłócenia i niezawodność.

Warto pamiętać, że nie zawsze najlepszy będzie czujnik najdroższy. Ważne jest dopasowanie parametrów czujnika do potrzeb procesu. Dobrze dobrane czujniki umożliwiają skuteczne rejestrowanie sygnałów, automatyzację i poprawę niezawodności systemów produkcji.

Przykłady zastosowań czujników przemysłowych w praktyce

• Linie produkcyjne: czujniki zbliżeniowe (indukcyjne, pojemnościowe, optyczne) do kontroli obecności i położenia detali.
• Magazyny i logistyka: czujniki optyczne i wizyjne do identyfikacji produktów, zliczania i sortowania.
• Przemysł spożywczy: czujniki pojemnościowe i ultradźwiękowe do pomiaru poziomu cieczy i materiałów sypkich.
• Motoryzacja: czujniki indukcyjne do kontroli położenia elementów metalowych, czujniki wizyjne do kontroli jakości.
• Energetyka: czujniki temperatury i ciśnienia do monitorowania pracy instalacji.

Różnorodność czujników przemysłowych pozwala na ich dopasowanie do każdego zastosowania, począwszy od prostej detekcji detali, aż po zaawansowaną analizę obrazu. Należy jednak pamiętać, wybór czujników ma wpływ na niezawodność, wydajność i bezpieczeństwo procesów produkcji. Dlatego warto poświęcić trochę czasu na dokładną analizę potrzeb i wybór czujników, które najlepiej sprawdzą się w danym środowisku i systemie automatyki przemysłowej.
