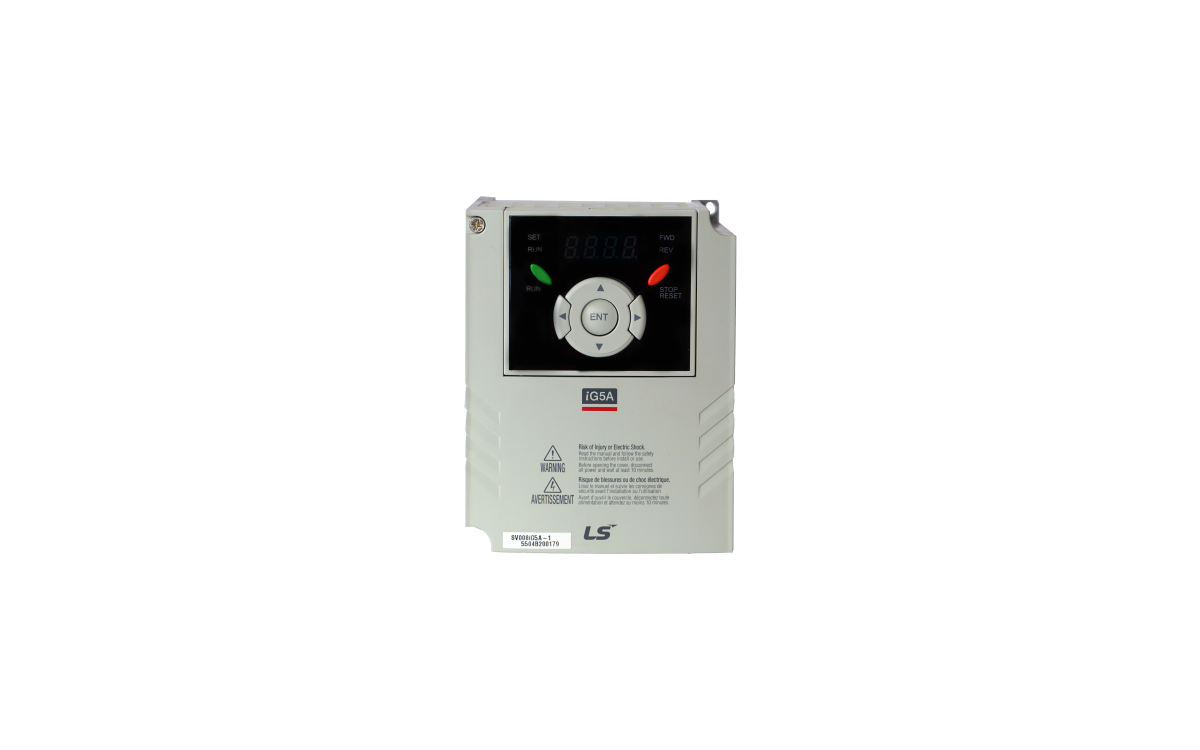

Jak podłączyć falownik? Praktyczny przewodnik

Falownik, czyli przemiennik częstotliwości, to jeden z ważniejszych elementów systemów automatyki przemysłowej. Jego prawidłowe podłączenie ma podstawowe znaczenie nie tylko dla sprawności i wydajności całej instalacji, ale przede wszystkim dla bezpieczeństwa użytkowników oraz niezawodności napędów.

W poniższym artykule omawiamy procedurę i zasady podłączania falownika, jak również najczęstsze problemy i sposoby ich rozwiązania.

Czym jest falownik i do czego służy?

Falownik wykorzystywany w automatyce przemysłowej steruje parametrami zasilania (częstotliwością i napięciem), umożliwiając płynne, precyzyjne sterowanie prędkością obrotową silników elektrycznych. Taka forma kontroli pozwala uzyskać znaczne oszczędności energii, zwiększyć żywotność urządzeń, a także zoptymalizować cały proces produkcji.

Przygotowanie do instalacji i zasady podłączania falownika

Przed podjęciem jakichkolwiek działań związanych z podłączeniem falownika należy zapoznać się z dokumentacją techniczną – zarówno samego przemiennika, jak i napędzanego silnika – i przeanalizować parametry, takie jak: moc, napięcie oraz rodzaj zasilania, by upewnić się, że wybrany falownik będzie kompatybilny ze sterowaną maszyną i infrastrukturą.

Równie istotne jest zaplanowanie miejsca instalacji falownika. Z reguły przemienniki montuje się w szafach sterowniczych lub rozdzielniach elektrycznych zapewniających ochronę przed niekorzystnymi warunkami zewnętrznymi, kurzem oraz wilgocią. Jednak niektóre urządzenia, o wysokim stopniu szczelności obudowy (np. IP54/IP65), mogą być montowane bliżej maszyny, bezpośrednio na hali produkcyjnej czy w pobliżu silnika.

Lokalizacja falownika powinna uwzględniać także dostęp do przewodów zasilających oraz ułatwiać serwisowanie.

Proces podłączania falownika krok po kroku

Podłączenie falownika to złożony proces wymagający przestrzegania procedur BHP. Z tego względu, na początku należy bezwzględnie odłączyć zasilanie całego układu i sprawdzić przewody zasilające, uziemienie oraz stan zacisków.

Następnie należy przygotować stanowisko i przewody. Do montażu najlepiej wykorzystywać ekranowane przewody pozwalające zminimalizować zakłócenia elektromagnetyczne, które mogą mieć wpływ na inne urządzenia w zakładzie oraz automatykę sterującą.

1. Podłączenie zasilania do falownika

  • Dla falownika trójfazowego, przewody zasilające należy podpiąć pod zaciski L1 (R), L2 (S), L3 (T), a dla jednofazowego – pod L i N.
  • Przewód ochronny PE należy połączyć zarówno z szyną uziemiającą, jak i odpowiednim zaciskiem falownika, zapewniając pełne bezpieczeństwo użytkowania urządzenia i ochronę przed przepięciami oraz awariami.
  • Warto też zainstalować dobrane do parametrów falownika zabezpieczenia nadprądowe oraz zewnętrzny filtr EMC, zwłaszcza w przypadku urządzeń poniżej 4kW.

2. Podłączenie silnika

  • Należy sprawdzić odwzorowanie połączeń zacisków oraz ustawienie układu uzwojeń silnika (gwiazda/trójkąt) na tabliczce znamionowej silnika. Muszą one być zgodne z parametrami wyjściowymi przemiennika, ponieważ od tego zależy poprawność sterowania i bezpieczeństwo urządzenia.
  • Następnie zaciski wyjściowe falownika (zwykle U, V, W) należy podłączyć bezpośrednio do zacisków silnika elektrycznego.

3. Podłączenie obwodów sterowania

  • Do zacisków sterujących należy podłączyć przewody odpowiadające za start/stop silnika, zmianę kierunku obrotów, sygnały analogowe regulujące prędkość lub cyfrowe instrukcje z układów nadrzędnych (PLC, sterowniki, panele operatorskie).
  • Bardzo ważne jest poprawne połączenie masy (COM) z obwodem sterującym urządzenia oraz rozmieszczenie wejść sygnałowych (np. S1, S2 do Start/Stop).
  • Jeżeli wymagana jest integracja z systemem sterowania (np. PLC, SCADA), należy wykorzystać się odpowiednie interfejsy komunikacyjne (Modbus, Profibus)

Wskazówki dotyczące konfiguracji i uruchomienia falownika

Prawidłowo podłączony falownik wymaga jeszcze odpowiedniej konfiguracji.

W pierwszej kolejności ustawiane są – zgodnie z informacjami z tabliczki znamionowej silnika – najważniejsze parametry, takie jak napięcie, prąd, częstotliwość oraz liczba biegunów. Bardzo ważne jest także zaprogramowanie odpowiednich czasów przyspieszenia i hamowania, limitów prędkości oraz, jeśli jest to możliwe, zabezpieczeń (np. funkcji STO – Safe Torque Off).

Nowoczesne przemienniki częstotliwości umożliwiają konfigurację zarówno z poziomu wbudowanego panelu, poprzez wejście analogowe, jak i za pomocą komputera.

Typowe problemy przy podłączaniu falownika

Każdy błąd na którymkolwiek etapie – od montażu po konfigurację – może prowadzić do szeregu problemów. Klasycznym i niestety wciąż spotykanym błędem jest podłączenie napięcia sieciowego do wyjścia falownika, co kończy się natychmiastowym uszkodzeniem urządzenia.

Podobnie groźne są pomyłki w kolejności faz na wejściu, niedostateczna jakość podłączonego uziemienia czy oraz odpowiednich zabezpieczeń nadprądowych i przepięciowych.

Częstym problemem są też zakłócenia elektromagnetyczne (EMC/EMI). Nieprawidłowy wybór lub montaż filtrów EMC, nieekranowane przewody czy nieciągłość ekranowania mogą prowadzić do zakłóceń działania nie tylko samego falownika, ale również pozostałych urządzeń w systemie sterowania automatyki. Z tego względu należy zwrócić uwagę o takie „detale”, jak odpowiednia długość przewodów, właściwa trasa kabli sygnałowych i zasilających, a także staranne połączenia mas.

Problemy mogą wystąpić także na etapie programowania. Jeśli parametry falownika nie zostaną dostosowane do konkretnego silnika, efektem może być niestabilna praca napędu, przegrzewanie czy przedwczesne zużycie podzespołów.

Gdzie wpiąć falownik w systemie automatyki?

W typowej instalacji przemysłowej falownik znajduje się pomiędzy rozdzielnią elektryczną (źródłem zasilania) a samym silnikiem. To rozwiązanie pozwala skutecznie regulować prędkość obrotową. W bardziej złożonych układach, gdzie istotne jest minimalizowanie długości kabli silnikowych i ograniczenie zakłóceń, falowniki można montować bezpośrednio przy napędach, zachowując jednocześnie zasady bezpieczeństwa i dostęp serwisowy.

Jednak schemat pozostaje zawsze taki sam: źródło zasilania → falownik → silnik.

Jeśli jesteś zainteresowany tematyką falowników przemysłowych, zajrzyj na nasz blog i przeczytaj artykuł „Co to jest falownik? Działanie i zastosowanie
