Przemiennik częstotliwości – potocznie zwany falownikiem (i tej nazwy będziemy używać w dalszej części artykułu) – jest niezbędny w większości systemów automatyki, ponieważ służy do precyzyjnej kontroli pracy silników elektrycznych.
Jednak jego rola jest znacznie szersza: pozwala optymalizować procesy, oszczędzać energię i zwiększać niezawodność całych instalacji. W poniższym tekście omawiamy zasadę działania falowników, ich rodzaje oraz najważniejsze zastosowania.

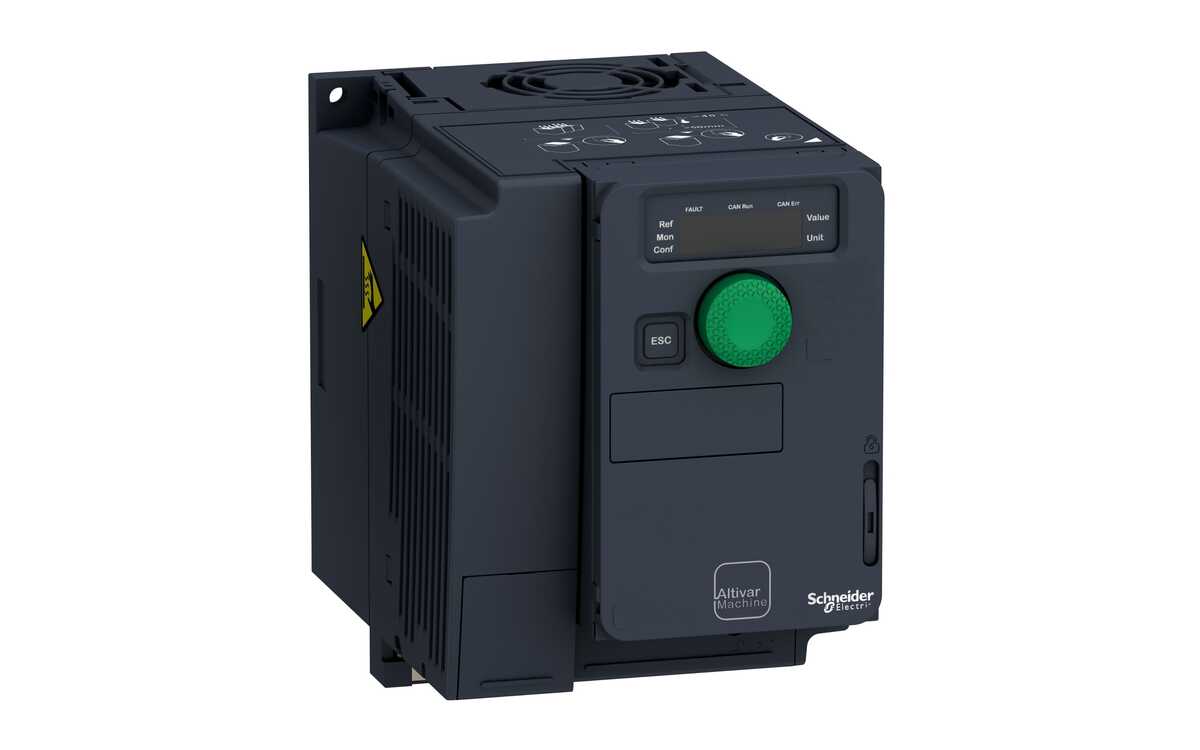

Co to jest falownik i do czego służy?
Falowniki to urządzenia energoelektroniczne, przekształcające prąd przemienny (AC) o stałej częstotliwości na prąd przemienny (AC) o regulowanej częstotliwości i napięciu.
W automatyce przemysłowej falowniki stosuje się przede wszystkim do sterowania prędkością obrotową silników asynchronicznych. Pozwala to płynnie regulować prędkość maszyn i dostosować ją do aktualnych potrzeb procesu. Na przykład, w wentylatorach i pompach falowniki umożliwiają precyzyjne dozowanie medium, a w liniach produkcyjnych – dostosowanie tempa pracy transportera do wymagań produkcji.
Co ważne, falowniki, oprócz znacznych oszczędności energii, pozwalają także wydłużyć żywotność napędów i całych układów mechanicznych, ponieważ ograniczają udary prądowe i mechaniczne podczas rozruchu, a to oznacza mniejsze zużycie elementów i rzadsze awarie.
Jak działa falownik?
Proces pracy falownika można podzielić na trzy etapy:
- Prostowanie: napięcie przemienne z sieci jest przekształcane na napięcie stałe za pomocą prostowników.
- Wygładzanie napięcia: filtr (najczęściej pojemnościowy lub dławikowy) eliminuje skoki napięcia zapewniając stabilne zasilanie.
- Inwersja: tranzystory mocy (np. IGBT) generują z prądu stałego prąd przemienny o regulowanej częstotliwości i napięciu, wykorzystując modulację szerokości impulsów (PWM).
Dzięki temu falownik może bardzo precyzyjnie sterować parametrami wyjściowymi i dostosować pracę silnika do wymagań konkretnej aplikacji. W praktyce oznacza to możliwość płynnego rozruchu, łagodnego zatrzymania i optymalnej pracy napędu w pełnym zakresie obciążeń.
Jaki falownik wybrać? Na co zwrócić uwagę?
Dobór falownika powinien być zawsze poprzedzony analizą kilku najważniejszych parametrów:
- Moc i napięcie: falownik musi być dobrany do mocy i napięcia zasilanego silnika. Niedoszacowanie tych parametrów może prowadzić do przeciążeń i awarii.
- Charakterystyka obciążenia: w zastosowaniach wymagających precyzyjnej regulacji momentu obrotowego warto rozważyć użycie falowników wektorowych.
- Warunki środowiskowe. Falowniki przemysłowe często pracują w trudnych warunkach: w wysokiej temperaturze, zapyleniu, wilgoci czy wibracjach. Dlatego warto zwrócić uwagę na klasę szczelności obudowy (IP) falownika oraz jego odporność na czynniki zewnętrzne.
- Integracja z systemem sterowania: nowoczesne falowniki oferują szeroki wybór interfejsów komunikacyjnych (np. Modbus, Profibus, Ethernet) ułatwiających integrację z systemami automatyki.
Dobierając falownik warto też zwrócić uwagę na dostępność funkcji bezpieczeństwa (np. STO – Safe Torque Off), możliwość rozbudowy systemu oraz opcje zdalnego monitoringu.
Kryteria podziału falowników w automatyce przemysłowej
Dostępne są różne typy falowników, a jak wspomnieliśmy wyżej wybór konkretnego modelu powinien być podyktowany wymaganiami aplikacji, środowiskiem pracy oraz oczekiwaniami co do funkcjonalności:
| Kryterium | Podział / Przykłady | Zastosowanie |
| Sposób sterowania |
|
Skalarny: prostsze aplikacje, np. wentylatory, pompy. Wektorowy: wymagające precyzji: dźwigi, przenośniki, maszyny CNC. |
| Budowa |
|
Jednofazowe: małe moce, zastosowania pomocnicze. Trójfazowe: standard przemysłowy, szeroki zakres mocy. |
| Zasilanie |
|
Zależnie od dostępnej instalacji i mocy napędu. |
| Zakres mocy |
|
Małe moce: wentylacja, pompy, transport drobny. Duże moce: napędy główne, linie produkcyjne. |
| Stopień ochrony (IP) |
|
IP20: szafy sterownicze. IP54/IP65: trudne warunki, montaż bezpośrednio przy maszynie. |
| Komunikacja |
|
Integracja z systemami automatyki, zdalna diagnostyka, sterowanie z poziomu SCADA lub PLC. |
| Funkcje dodatkowe |
|
Ważne dla bezpieczeństwa, energooszczędności i łatwości obsługi serwisowej. |
| Rodzaj chłodzenia |
|
Chłodzenie powietrzem: standard. Chłodzenie wodą: duże moce, ograniczona przestrzeń, wysoka niezawodność. |
Konfiguracja falownika
Konfiguracja falownika polega na ustawieniu parametrów pracy zgodnie z wymaganiami aplikacji, np., wprowadzeniu danych z tabliczki znamionowej silnika (napięcie zasilania, prąd, częstotliwość), zdefiniowaniu zakresów pracy, czasów rozruchu i hamowania oraz zabezpieczeń przeciążeniowych.
Warto pamiętać, że poprawna konfiguracja falownika to nie tylko kwestia wydajności, ale przede wszystkim bezpieczeństwa. Źle ustawione parametry mogą prowadzić do awarii lub skrócenia żywotności zarówno falownika, jak i silnika.
Montaż i eksploatacja falownika
Miejsce montażu falownika ma istotny wpływ na jego niezawodność i żywotność. Urządzenie powinno być instalowane w miejscu suchym, przewiewnym i łatwo dostępnym do serwisu. Należy unikać wystawiania go na działanie promieni słonecznych, wilgoci oraz nadmiernych wibracje. Ważne jest również zachowanie odpowiednich odległości od innych urządzeń, pozwalające zapewnić prawidłową cyrkulację powietrza i skuteczne odprowadzenie ciepła.
Co to są falowniki w fotowoltaice: inne zastosowanie, inna konstrukcja, ta sama nazwa
Warto tu wspomnieć o falownikach powszechnie używanych w instalacjach fotowoltaicznych. Falowniki solarne przekształcają prąd stały (DC) generowany przez panele PV na prąd przemienny (AC) zgodny z wymaganiami sieci energetycznej i różnią się konstrukcyjnie od przemysłowych przemienników częstotliwości (przekształcających, przypomnijmy, prąd przemienny (AC) na prąd przemienny (AC) o modulowanej częstotliwości i napięciu).
Dobór falownika solarnego PV powinien uwzględniać moc instalacji, wymagania sieci oraz liczbę wejść MPPT.
Podsumowanie
Falowniki, czyli przemienniki częstotliwości, to jeden z ważniejszych elementów nowoczesnych systemów automatyki przemysłowej. Poprawnie dobrane i skonfigurowane umożliwiają precyzyjne sterowanie napędami, zwiększają efektywność energetyczną i bezpieczeństwo procesów. Falowniki są również stosowane w systemach fotowoltaicznych. Te, odmienne pod względem konstrukcyjnym i zastosowania, urządzenia przekształcają prąd stały generowany przez instalację na prąd zmienny, który może zostać oddany do sieci, zmagazynowany w magazynach mocy lub wykorzystany przez urządzenia domowe, albo firmowe.
