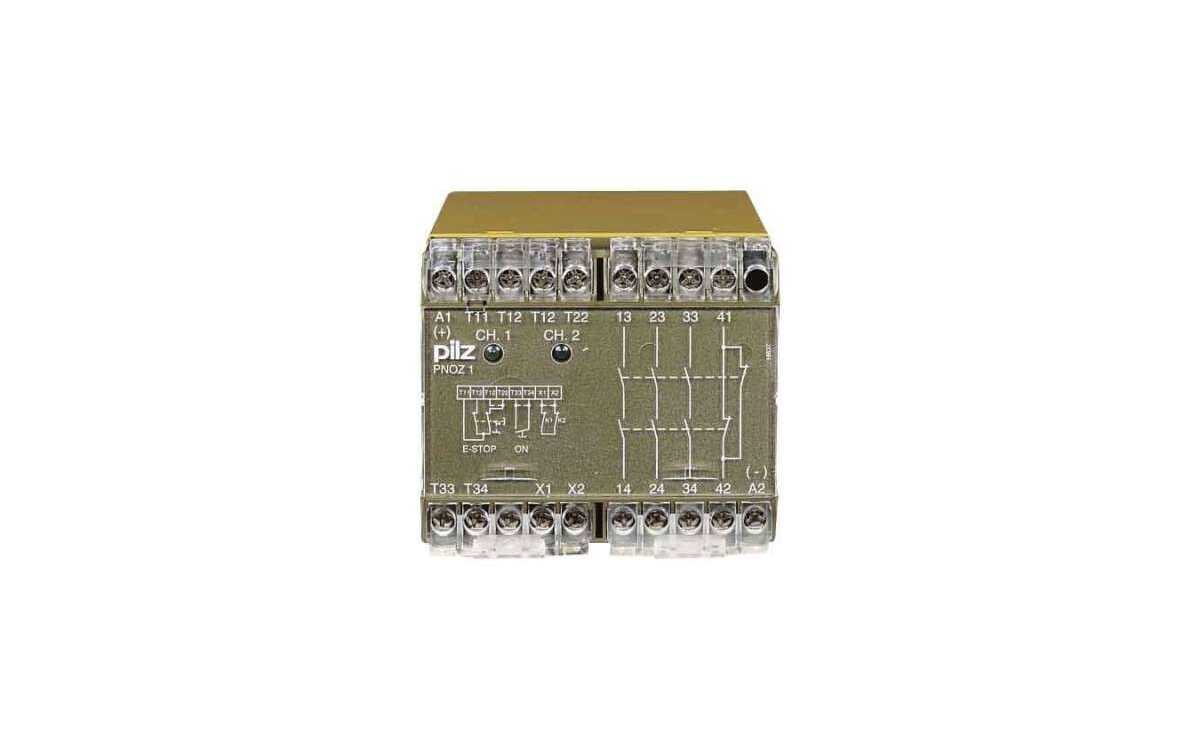

Wycofane przekaźniki Pilz PNOZclassic – jak dobrać odpowiedni zamiennik? [Tabela]

Jak bezpiecznie i niskim kosztem przejść na nowe modele? W tym artykule znajdziesz gotową ściągawkę – tabelę zamienników, która pozwoli Ci błyskawicznie dobrać nowoczesny odpowiednik z serii Pilz PNOZsigma lub PNOZ X.

Wycofanie z produkcji serii przekaźników bezpieczeństwa Pilz PNOZclassic (w tym niezwykle popularnych modeli takich jak PNOZ, PNOZ 1 czy PNOZ 11) postawiło wiele działów utrzymania ruchu przed poważnym wyzwaniem.

Gdy dotychczas niezawodny element szafy sterowniczej ulega awarii, kluczowy staje się czas. Przestoje na linii produkcyjnej generują ogromne koszty, a poszukiwanie odpowiednika na rynku wtórnym bywa ryzykowne i nieopłacalne.

Dlaczego Pilz wycofał serię PNOZclassic?

Seria PNOZclassic przez dekady stanowiła fundament systemów bezpieczeństwa w przemyśle. Jednak dynamiczny rozwój technologii oraz zaostrzenie norm sprawiły, że starsze konstrukcje musiały ustąpić miejsca nowszym rozwiązaniom.

Nowoczesne przekaźniki bezpieczeństwa oferują nie tylko wyższy poziom niezawodności, ale również:

  • Mniejsze gabaryty - oszczędność cennego miejsca w szafie sterowniczej (seria PNOZsigma ma szerokość zaledwie od 12,5 do 22,5 mm).
  • Większą elastyczność – możliwość konfiguracji trybów pracy za pomocą wygodnych pokręteł.
  • Szybszy montaż i diagnostykę – dzięki zastosowaniu nowoczesnych zacisków sprężynowych typu push-in oraz czytelnych diod LED.

Tabela zamienników dla Pilz PNOZclassic

Poniższe zestawienie zawiera najpopularniejsze, wycofane przekaźniki Pilz oraz ich bezpośrednie, rekomendowane przez producenta odpowiedniki funkcjonalne.

Prezentowane parametry i sugestie rozwiązań mają charakter wyłącznie informacyjny. Przed montażem zamiennika należy zweryfikować zgodność mechaniczną i elektryczną z dokumentacją techniczną maszyny. W razie wątpliwości skontaktuj się z naszym działem wsparcia technicznego.
Wycofany model (seria PNOZclassic) Rekomendowany zamiennik (seria PNOZ X) Wycofany model (seria PNOZclassic) Rekomendowany zamiennik (seria PNOZ X)
PNOZ  PNOZ X4 PST 2  PNOZ X3
PNOZ 1  PNOZ X4 PST 3  PNOZ X6
PNOZ 2  PNOZ X4/AC PST 4  PNOZ X10.1
PNOZ 3  PNOZ X13 PZE 5  PZE X5
PNOZ 4  PNOZ 15 PZE 7  PZE X5
PNOZ 5  PNOZ X7 PZE 3V  PZE X4V
PNOZ 8  PNOZ X8P PZE 5V  PZE X4V8
PNOZ 9  PNOZ X7 PNK  PNKL
PNOZ 10  PNOZ X10.1 P2HZ /1...4  P2HZ X1
PNOZ 13  PNOZ X4 P2HZ 5  P2HZ X1
PNOZ 14  PNOZ X7 P1HZ 1  P1HZ X1
PNOZ 17  PNOZ X7 P1HZ 2  P1HZ X1
PNOZ V  PNOZ XV3 PNOZ X2  PNOZ e1p
PNOZ Z  PNOZ X7 24VDC/AC PNOZ 16  PNOZ e1p
PST 1  PNOZ X3

Wycofany model (seria PNOZclassic) Napięcie zasilania Rekomendowany zamiennik (seria PNOZsigma) + Wymagane rozszerzenie PNOZsigma
N2HS 48 - 240 V AC PNOZ s6 ac
P1HZ 1 48 - 240 V AC PNOZ s6.1 ac
P1HZ 1 24 V DC PNOZ s6.1
P1HZ 2 48 - 240 V AC PNOZ s6.1 ac
P1HZ 2 24 V DC PNOZ s6.1
P2HZ 5 24 V DC PNOZ s6
P2HZ 5 48 - 240 V DC PNOZ s6 ac
P2HZ 6 24 V DC PNOZ s6 ac
P2HZ 6 110 V AC PNOZ s6 ac
P2HZ 6 230 V AC PNOZ s6 ac
PNOZ 1 48 - 240 V AC PNOZ s4 ac
PNOZ 1 24 V DC PNOZ s4
PNOZ 2 48 - 240 V DC PNOZ s4 ac
PNOZ 3 24 V DC PNOZ s4 PNOZ s7 lub PNOZ s9
PNOZ 3 48 - 240 V AC PNOZ s4 ac PNOZ s7 lub PNOZ s9
PNOZ 4 24 V DC PNOZ s4
PNOZ 5 48 - 240 V AC PNOZ s4 ac
PNOZ 5 24 V DC 2S PNOZ s1
PNOZ 6 48 V AC PNOZ s4 PNOZ s9
PNOZ 6 24 V DC PNOZ s4 PNOZ s9
PNOZ 8 24 V DC PNOZ s4
PNOZ 8 48 - 240 V AC PNOZ s4 ac
PNOZ 9 24 V DC PNOZ s1
PNOZ 9 48 - 240 V AC PNOZ s4 ac
PNOZ V (3s) 24 V DC PNOZ s5
PNOZ V (30 s) 24 V DC PNOZ s5
PNOZ V (300 s) 24 V DC PNOZ s5
PST 1 48 - 230 V AC PNOZ s4 ac
PST 1 24 V DC PNOZ s3
PST 3 24 V DC PNOZ s4
PST 3 48 - 230 V AC PNOZ s4 ac

Ważna wskazówka dla instalatora: Choć nowe przekaźniki pełnią dokładnie te same funkcje bezpieczeństwa, posiadają inne wymiary obudowy oraz inny układ zacisków elektrycznych. Przed montażem zawsze zweryfikuj schemat podłączenia w dokumentacji technicznej nowego urządzenia!

Jak dobrać zamiennik przekaźnika bezpieczeństwa? Krok po kroku

Jeśli na powyższej liście nie znalazłeś dokładnie swojego oznaczenia, proces doboru odpowiednika możesz przeprowadzić na podstawie parametrów elektrycznych i funkcjonalnych.

  • Krok 1: Sprawdź napięcie zasilania
  • Krok 2: Policz ilość styków bezpieczeństwa (N/O i N/C)
  • Krok 3: Określ poziom zapewnienia bezpieczeństwa (PL / SIL)

Zamów nowy przekaźnik bezpieczeństwa Pilz w naszym sklepie

Nie musisz ryzykować zakupu niesprawdzonych komponentów z rynku wtórnego. W naszym asortymencie znajdziesz pełną gamę oryginalnych, fabrycznie nowych przekaźników Pilz PNOZsigma oraz PNOZ X z pełną gwarancją producenta.

Potrzebujesz pomocy w doborze zamiennika 1:1 na podstawie numeru katalogowego starego urządzenia?

Skontaktuj się z naszym działem technicznym – nasi inżynierowie pomogą Ci dobrać właściwy model i dostarczą go na czas, minimalizując przestój w Twoim zakładzie.
