W układach automatyki przemysłowej czas jest tak samo ważny jak sygnały "start" i "stop". Od tego, czy zawór, silnik lub lampka zadziała "za chwilę", "na chwilę" albo "jeszcze przez chwilę", zależy często zarówno bezpieczeństwo, jak i jakość procesu.
Przekaźniki czasowe są prostym, tanim i bardzo skutecznym sposobem precyzyjnego wbudowania zależności czasowych w klasyczne układy przekaźnikowo–stycznikowe, bez konieczności pisania lub modyfikowania programu w sterowniku PLC.
Co to jest przekaźnik czasowy?
Przekaźnik czasowy to urządzenie sterujące, które włącza lub wyłącza obwód elektryczny po upływie zadanego czasu, odmierzanego od chwili pojawienia się lub zaniku sygnału sterującego. Łączy klasyczny tor wykonawczy przekaźnika (cewka, styki) z układem odmierzania czasu. Elektronicznym, elektromechanicznym albo, w starszych rozwiązaniach, pneumatycznym.
W automatyce przemysłowej traktuje się przekaźnik czasowy jako moduł funkcyjny pozwalający wybrać tryb pracy i ustawić zakres oraz dokładną wartość czasu, a następnie wykorzystać jego styki do sterowania stycznikami, zaworami, sygnalizacją oraz innymi elementami wykonawczymi, np. systemami transportowymi.
Budowa przekaźników czasowych

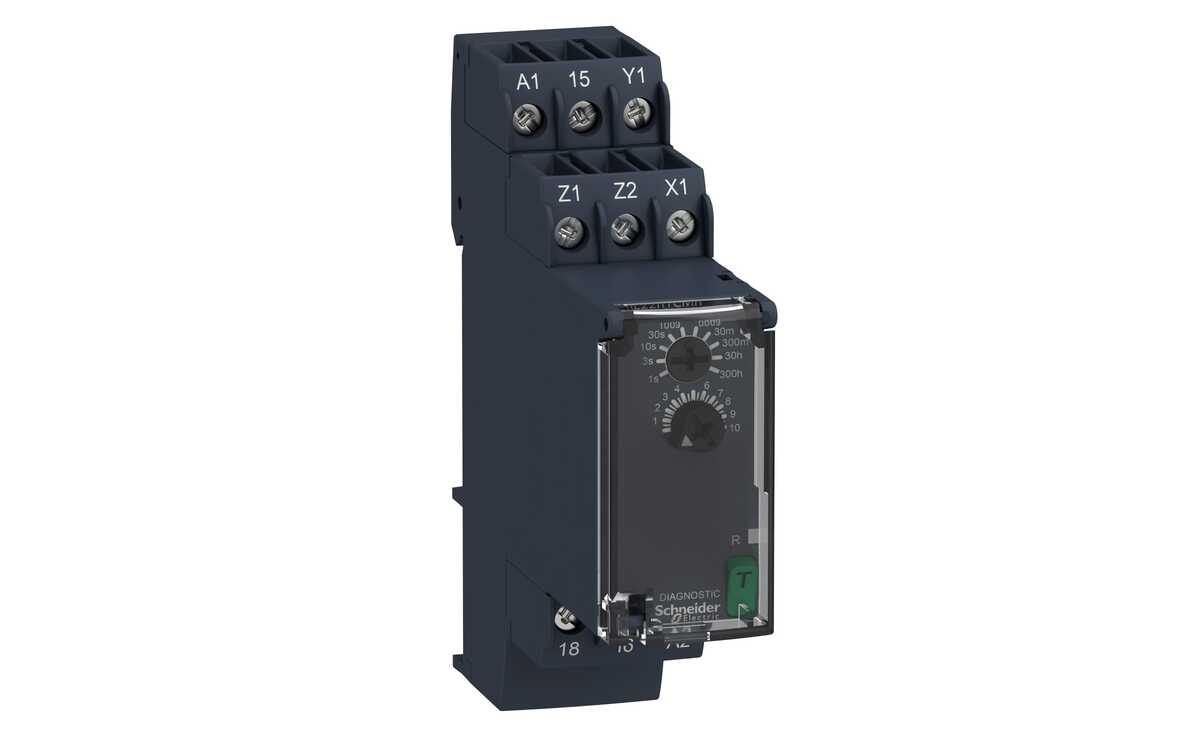

Typowy przemysłowy przekaźnik czasowy ma zaciski zasilania (np. A1, A2), jeden lub więcej zestyków przełącznych (COM, NO, NC, oznaczane często jako: 15–16–18, 25–26–28 itd.) oraz elementy nastawcze. Napięcie zasilania przekaźnika może być sztywno określone (np. 24 V DC lub 230 V AC) albo uniwersalne (szeroki zakres AC/DC).
Z przodu przekaźnika znajdują się pokrętła do ustawiania zakresu czasowego (np. 0,1–10 s, 1–100 s, 1–10 min), dokładnej nastawy czasu, a także selektor funkcji (np. TON, TOFF, cykliczny, impulsowy). W nowszych modelach pojawiają się też wyświetlacze LED i przyciski, które pozwalają odczytać i zmienić parametry oraz podejrzeć stan wyjścia.
Zastosowania w automatyce przemysłowej
W automatyce przemysłowej przekaźniki czasowe znajdują zastosowanie głównie w kontroli sekwencji i długości trwania poszczególnych faz procesu. Z reguły są to:
- Sterowanie sekwencją działania linii produkcyjnej: opóźnione załączanie kolejnych przenośników, podajników lub robotów, pozwalające uniknąć szarpnięć i zatorów materiału.
- Sterowanie pompami i wentylatorami: wydłużenie pracy pompy po zamknięciu zaworu, chłodzenie wentylatorem po zatrzymaniu silnika, okresowe przepłukiwanie filtrów.
- Zarządzanie energią: załączanie i wyłączanie urządzeń (piece, nagrzewnice, oświetlenie pomocnicze) lub sterowanie oświetleniem zgodnie z harmonogramem czasowym lub w odpowiedzi na sygnały z systemu nadrzędnego.
- Funkcje bezpieczeństwa pomocniczego: opóźnione zwolnienie blokady, ostrzegawcze sygnały dźwiękowe/świetlne przed ruchem, wydłużenie działania układu chłodzenia w przypadku zatrzymania awaryjnego.
W wielu prostych układach przekaźnik czasowy pełni rolę "mini‑sterownika", ponieważ pozwala zrealizować potrzebną funkcję bez inwestowania w PLC i oprogramowanie.
Podstawowe tryby pracy i funkcje przekaźników czasowych
Choć producenci oferują przekaźniki wielofunkcyjne, w praktyce najczęściej wykorzystuje się kilka podstawowych trybów pracy.
ON delay (opóźnione załączenie)
Po podaniu zasilania/impulsu na wejście przekaźnik zaczyna odliczać zadany czas i po jego upłynięciu styki przekaźnika przełączają się w stan załączenia. Używa się go np. do sekwencyjnego załączania napędów, łagodnego rozruchu grup odbiorników lub opóźnionego podawania medium.
OFF delay (opóźnione wyłączenie)
Po podaniu sygnału styki przełączają się natychmiast, a odliczanie czasu zaczyna się dopiero po zaniku sygnału. Obwód wyjściowy pozostaje załączony przez zadany czas, a następnie wraca do stanu spoczynku. Ten tryb pracy wykorzystuje się np. do wydłużenia pracy wentylatora po zatrzymaniu urządzenia, "dobiegu" taśmy po sygnale stop lub przedmuchu instalacji.
Tryb impulsowy / interwałowy (interval, one shot)
Po wyzwoleniu przekaźnik załącza wyjście na ściśle określony czas, po którym zawsze wraca do stanu początkowego, niezależnie od długości trwania sygnału wejściowego. Przydaje się np. do krótkotrwałego podawania sygnałów ostrzegawczych, sterowania zaciskami pozycjonującymi lub impulsowego podawania medium.
Tryb cykliczny (cykliczne załączanie i wyłączanie napięcia zasilania)
Przekaźnik przełącza wyjście w sposób powtarzalny: czas załączenia i czas przerwy ustawione są niezależnie i powtarzają się w pętli tak długo, jak obecne jest zasilanie. Pracę cykliczną stosuje się je np. do okresowego mieszania, napowietrzania, cyklicznych testów lub zasilania migających diod sygnalizacyjnych.
Przekaźniki wielofunkcyjne pozwalają wybierać tryb pracy z poziomu przełącznika obrotowego lub menu, co ułatwia standaryzację urządzeń w szafach sterowniczych.
Typowe schematy podłączeń
Schemat elektryczny zawsze będzie zależał od konkretnego modelu, ale logika podłączenia przekaźników czasowych jest w zasadzie powtarzalna
Schemat podstawowy
- Zasilanie przekaźnika doprowadzane jest do zacisków A1 i A2, zgodnie z parametrami podanymi w katalogu (np. przy zasilaniu DC znaczenie ma polaryzacja).
- Obciążenie (np. cewka stycznika, lampka, syrena) włączane jest w obwód przez styk przekaźnika. Przewód fazowy przechodzi kolejno najczęściej przez styki wykonawcze COM i normalnie otwarty NO, podczas gdy przewód neutralny jest doprowadzony bezpośrednio do odbiornika.
Sekwencyjne załączanie napędów
- Przekaźnik w trybie ON delay zasila cewkę drugiego stycznika dopiero po upływie określonego czasu od pojawienia się sygnału start (lub zamknięcia styku pomocniczego pierwszego stycznika). Dzięki temu najpierw rusza pierwszy napęd, a drugi załącza się z bezpiecznym opóźnieniem ograniczając prądy rozruchowe i obciążenie mechaniczne.
Opóźnione załączanie wentylatora / pompy
- W trybie OFF delay przekaźnik podłączony jest równolegle do sygnału sterującego głównym napędem, a na swoim styku NO podaje zasilanie na wentylator, pompę lub zawór.
- Po wyłączeniu napędu przekaźnik odlicza np. 30–60 s utrzymując pracę wentylatora/pompy i po upływie tego czasu sam rozłącza obwód.
Impuls do logiki sterowania (sterowanie sygnalizacją ostrzegawczą)
W trybie impulsowym lub interwałowym zestyki przekaźnika sterują lampą błyskową lub syreną podając:
- Pojedynczy impuls o ustawionej długości wyzwalany w przypadku wystąpienia konkretnego zdarzenia (np. otwarcia drzwi, zaniku zasilania w części układu) lub
- Sygnały cykliczne powodujące miganie lampy lub diody w czasie trwania stanu alarmowego.
W każdym z tych przypadków najważniejsze jest w sumie właściwe zidentyfikowanie przewodu wspólnego COM oraz wybór odpowiedniego styku (NO lub NC) zgodnie z logiką działania całego układu.
Najczęściej zadawane pytania
Do czego służy przekaźnik czasowy?
Przekaźnik czasowy służy do wprowadzania kontrolowanych opóźnień i precyzyjnie określonych czasów trwania sygnałów w obwodach sterowania. Umożliwia automatyczne załączanie oraz wyłączanie obwodu po upływie zadanej zwłoki czasowej, dzięki czemu pozwala sterować sekwencjami pracy maszyn, procesów i sygnalizacją świetlną bez konieczności rozbudowania układów logicznych.
Jakie są 4 typy przekaźników?
Z punktu widzenia zadanej funkcji czasu cztery podstawowe typy przekaźników czasowych to:
- z opóźnionym załączaniem (ON delay),
- z opóźnionym wyłączaniem (OFF delay),
- impulsowe/interwałowe (interval, one‑shot),
- cykliczne (okresowe załączanie i wyłączanie).
W nowoczesnych przekaźnikach czasowych jedno‑ i wielofunkcyjnych te tryby można wybierać w zależności od potrzeb.
Co oznacza czas przekaźnikowy?
Czas przekaźnikowy to nastawiona wartość opóźnienia lub czasu działania przekaźnika w danym trybie, na przykład czas od podania sygnału do przełączenia styków (ON delay) albo czas podtrzymania stanu wyjścia po zaniku sygnału (OFF delay).
W dokumentacji jest zwykle określony również zakres regulacji oraz tolerancja i powtarzalność tego czasu, mówiące o tym, jak dokładnie przekaźnik trzyma zadany czas w warunkach pracy, co ma znaczenie przy procesach wymagających dużej dokładności.
Co to jest pneumatyczny przekaźnik czasowy?
Pneumatyczny przekaźnik czasowy to element układów sterowania pneumatycznego, w którym opóźnienie dotyczy sygnału powietrznego, a nie elektrycznego. Zbudowany jest m.in. ze zbiornika sprężonego powietrza i zaworu dławiącego.
Napełnianie lub opróżnianie zbiornika z kontrolowaną prędkością powoduje, że zawór wyjściowy zmienia stan dopiero po upływie określonego czasu. Tego typu przekaźniki stosuje się tam, gdzie nie można użyć elementów elektrycznych, np. w strefach zagrożonych wybuchem lub w instalacjach, które z różnych powodów muszą pozostać w pełni pneumatyczne.
