Starsze instalacje elektryczne w zakładach przemysłowych często niosą ze sobą poważne ryzyka: od nagłych awarii, przestojów linii produkcyjnych i potencjalnych zagrożeń dla pracowników po niezgodność z obowiązującymi normami, jakim powinny odpowiadać budynki i systemy. Niezbędna staje się wtedy modernizacja, która nie musi jednak oznaczać poważnych robót budowlanych i demolowania ścian, dzięki stosowaniu nowoczesnych, i w sumie prostych rozwiązań, jak karbowane rurki elektroinstalacyjne, listwy i kanały instalacyjne.
Audyt i przygotowanie do modernizacji starej instalacji elektrycznej
Pierwszym, niezbędnym krokiem poprzedzającym modernizację jest profesjonalny audyt stanu technicznego instalacji elektrycznej. Polega on na szczegółowych pomiarach rezystancji izolacji, impedancji pętli zwarcia, ciągłości przewodów PE i testach zabezpieczeń.
W starszych systemach, zwłaszcza tych z lat 80. czy 90., często stosowane były kruche, podatne na utlenianie i przegrzewanie przewody aluminiowe. Poza tym codziennością są problemy takie jak brak uziemienia lub zbyt cienkie przekroje kabli, co w niektórych przypadkach wiąże się z iskrzeniem w gniazd wtyczkowych, wybijaniem bezpieczników oraz spadkami napięcia pod obciążeniem.
Wady te staną się widoczne po podłączeniu na kilka godzin analizatorów jakości zasilania. Ujawnią się wówczas ukryte problemy, takie jak zniekształcenia harmoniczne generowane przez falowniki, asymetrie napięcia/prądu fazowego w układach trójfazowych lub chwilowe przepięcia.
Taki audyt powinien być przeprowadzany co 10-15 lat. Jednak przy szybkim wzroście liczby energochłonnych odbiorników, takich jak roboty czy serwomotory, należy przeprowadzać go co 5 lat. Audyt kończy się przygotowaniem protokołu SEP, który jest podstawą projektu i dalszych prac.
Warto też pamiętać, że zgodnie z prawem budowlanym i ustawą Prawo Energetyczne, wszelkie zmiany w instalacjach o mocy powyżej 50 kW wymagają zgłoszenia do operatora sieci z 30-dniowym wyprzedzeniem.
Wymiana styczników i przekaźników
Styczniki, odpowiedzialne za włączanie silników, obwodów mocy oraz sprzętu elektrycznego, zużywają się mechanicznie i elektrycznie. Jest to widoczne po czarnej warstwie osadu na stykach powstającej podczas jarzenia się plazmy przy rozwieraniu pod obciążeniem. Gdy jej grubość przekracza 0,5 mm, rośnie oporność, styki kleją się lub iskrzą. Typowa żywotność styków w warunkach przemysłowych wynosi 8-12 lat lub około miliona mechanicznych cykli pracy.
Szczególnej uwagi wymagają także przekaźniki, zwłaszcza bezpieczeństwa, które tracą precyzję po 10 latach pracy. Widać to po opóźnieniu w zadziałaniu przekraczającym 10% zgodnie z normą PN-EN 60947-4-1 lub braku redundancji (np. w wyniku braku dostępności trzech sprawnych, niezależnych styków).
Ponadto starsze modele przekaźników nie spełniają często wymagań normy PN-EN ISO 13849-1 dla krytycznych obwodów maszynowych, co wiąże się z ryzykiem wypadków.
Lista najczęstszych symptomów wskazujących na konieczność wymiany:
- Buczenie cewki bez pełnego załączenia styków.
- Mechaniczne zacięcia lub klejenie się po wielu cyklach pracy.
- Problemy z synchronizacją z PLC lub falownikami.
- Przeciążenie, przegrzewanie się obudowy i zapach spalenizny.
- Ponad 5 awarii rocznie w logach sterownika.
Nowa generacja styczników i przekaźników jest kompaktowa, energooszczędna i odporna na zniekształcenia harmoniczne, a kompensacja mocy biernej wbudowana w niektóre modele umożliwia stabilizację napięcia, dzięki czemu zmniejsza straty energii elektrycznej.
Wymiana to także okazja do integracji z inteligentnymi systemami sterowania, ponieważ automatyczna optymalizacja obciążeń pozwala poprawić efektywność energetyczną o nawet 15-20%.
Nowoczesne rozwiązania i przewody aluminiowe

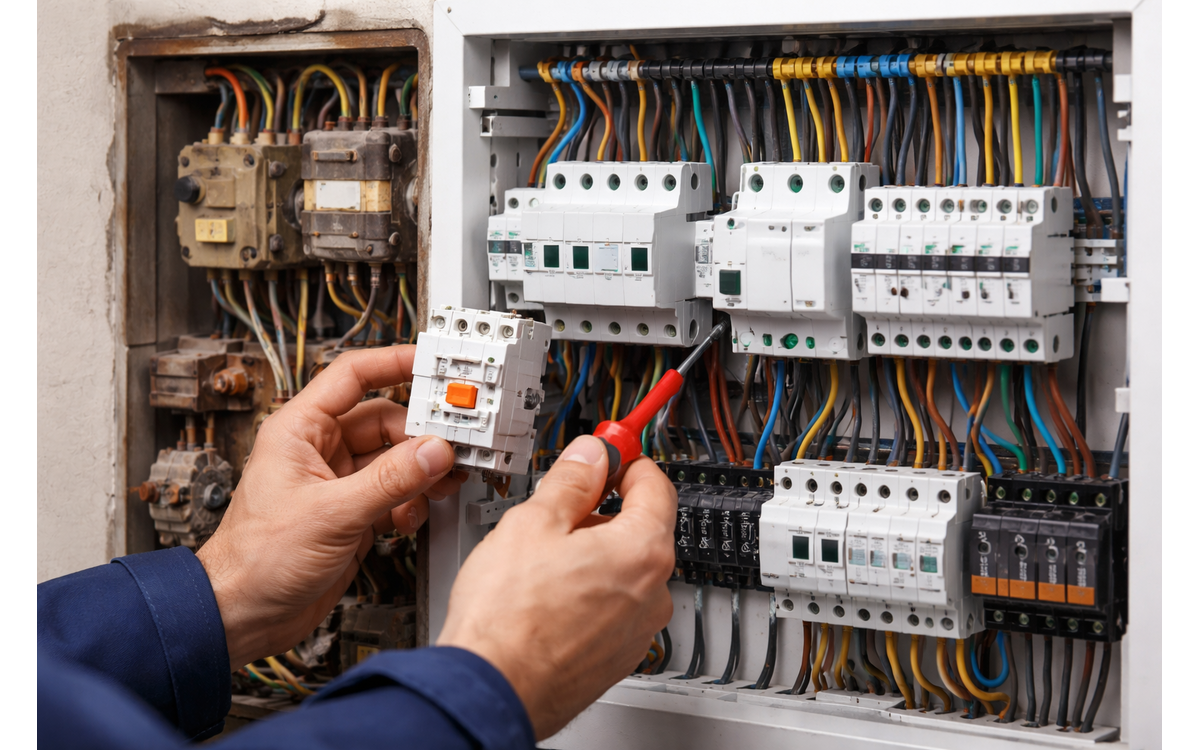

Podczas modernizacji warto pomyśleć o zainstalowaniu w modułowej rozdzielnicy, na szynie DIN: wyłączników nadprądowych, wyłączników różnicowoprądowych (RCD 30 mA) oraz ochronników przeciw przepięciom przejściowym, pochłaniających skoki napięcia (pochodzące np. od wyładowań lub załączania), chroniących elektronikę PLC, napędy oraz użytkowników.
Wymienione powinny zostać także aluminiowe kable. Należy zastąpić je przewodami miedzianymi, które są obowiązującym standardem bezpieczeństwa. Poza tym nowe kable o niskiej rezystancji zapewniają poprawę efektywności energetycznej.
Sama wymiana kabli nie musi też oznaczać męczącego remontu w każdym pomieszczeniu, jeśli użyte zostaną puszki podłogowe lub listwy instalacyjne ułatwiające prowadzenie tras kablowych.
Po zakończeniu modernizacji należy wykonać pełne pomiary i sporządzić protokół odbioru.
Korzyści wynikające ze stanu zgodnego z wymaganiami nowoczesnych technologii
Dobrze przeprowadzona modernizacja pozwala uzyskać:
- Zmniejszenie liczby awarii oraz liczby przestojów linii produkcyjnych.
- Oszczędności energetyczne (10-20%) dzięki niskostratnym stycznikom, filtrom harmonicznych i kompensacji mocy biernej.
- Wyższy komfort obsługi, ponieważ stabilne napięcie eliminuje błędy PLC/HMI i zmniejsza poziom hałasu od przegrzanych wentylatorów.
- Gotowość na Przemysł 4.0 wynikająca z integracji z PLC/SCADA, IoT i inteligentnym zarządzaniem energią (EMS).
Zaniedbanie modernizacji (i konserwacji) to także rosnące ryzyko: zbyt duże obciążenia i harmoniczne odpowiadają w automatyce przemysłowej za 40% awarii.
Najczęściej zadawane pytania
Co oznacza modernizacja instalacji elektrycznej?
Modernizacja instalacji elektrycznej to przemyślane, kompleksowe unowocześnienie stanu instalacji zgodnie z obowiązującymi normami: od audytu stanu technicznego, przez wymianę aluminiowych przewodów na miedziane, styczników, przekaźników, zabezpieczeń i osprzętu, po montaż nowych rozdzielnic.
Mądrze zaplanowana modernizacja powinna uwzględniać też rezerwę pod przyszłe potrzeby.
Czy przebudowa instalacji elektrycznej wymaga zgłoszenia?
Tak, w przypadku instalacji o mocy powyżej 50 kW konieczne jest zgłoszenie modernizacji i rozbudowy do operatora sieci z 30-dniowym wyprzedzeniem. Prace wymagają nadzoru SEP, sporządzenia protokołu pomiarów i zgodności z wymaganiami normy PN-HD 60364 oraz ustawą Prawo Energetyczne.
Modernizacje mniejszych instalacji mogą być przeprowadzane bez takich formalności, ale zawsze przez odpowiednio wyszkolone osoby i kończyć się dokumentacją.
Jakie są objawy uszkodzonego stycznika?
Ocenę stanu stycznika należy zacząć od wizualnej inspekcji i pomiarów multimetrem.
Uszkodzony stycznik można poznać po widocznych, czarnych śladach powstających podczas przeskakiwania łuku elektrycznego na stykach, których grubość przekracza 0,5 mm, buczeniu cewki bez pełnego załączenia, mechanicznym zacinaniu się stycznika, przegrzewaniu obudowy oraz częstym iskrzeniu. Tego typu symptomy mogą oznaczać poważną awarię lub ryzyko pożaru w niedalekiej przyszłości.
