Indukcyjne czujniki zbliżeniowe są powszechnie stosowane w systemach automatyki przemysłowej do wykrywania metalowych obiektów. W tym artykule omówimy, na jakie parametry należy zwrócić uwagę przy wyborze czujnika, jak dobrać czujnik odpowiednio do zastosowania oraz jakie błędy można popełnić.
Etapy procesu detekcji czujnika zbliżeniowego
Czujnik indukcyjny generuje pole elektromagnetyczne wokół czoła urządzenia. Pole to rozchodzi się wokół czujnika w obszarze o określonym promieniu, zwanym obszarem detekcji lub zakresem detekcji. Gdy metalowy obiekt znajdzie się w polu elektromagnetycznym czujnika, indukowane są w nim prądy wirowe, które zmieniają impedancję obwodu cewki czujnika.
Zmiany impedancji są wykrywane, analizowane przez układ elektroniczny czujnika i – jeśli przekroczą ustaloną wartość progową – interpretowane jako obecność obiektu w obszarze detekcji. Czujnik podaje wówczas sygnał na wyjście. W zależności od rodzaju czujnika może to być sygnał cyfrowy (wyjście NO lub NC) lub analogowy (zmienne napięcie proporcjonalne do odległości obiektu).
Schemat czujnika indukcyjnego i zasada jego działania zostały omówione w artykule: Co to jest czujnik indukcyjny i jak działa.
Parametry indukcyjnych czujników zbliżeniowych
Wybierając czujnik zbliżeniowy, należy wziąć pod uwagę szereg parametrów i dobrać je odpowiednio do zastosowania oraz systemu automatyki, w którym będzie pracować czujnik.
Zasilanie
Czujniki indukcyjne mogą być zasilane prądem stałym (DC) lub przemiennym (AC). W modelach DC napięcie zasilania wynosi zazwyczaj od 5 V do 24 V, a w AC – 240 V. Należy też pamiętać o dostosowaniu napięcia zasilania odpowiednio do zastosowania oraz przestrzeganiu zakresu napięć podanego przez producenta.
Rodzaj wyjścia (PNP/NPN, NO/NC)
Czujniki mają różne typy wyjść:
- W czujnikach z wyjściami PNP/NPN, PNP oznacza, że sygnał wyjściowy jest zwierany do dodatniego bieguna zasilania (+), a w NPN – jest zwierany do masy (-).
- W czujnikach z wyjściem NO (normalnie otwarte) sygnał wyjściowy jest aktywowany (zmienia stan na logiczną „1”) podczas zbliżania obiektu.
- W przypadku czujników z wyjściem NC (normalnie zamknięte) sygnał wyjściowy jest aktywny w stanie spoczynku, a jego dezaktywacja następuje, gdy obiekt znajdzie się w polu detekcji czujnika.
Czujniki PNP są często stosowane w układach, w których obciążenie jest podłączone do masy – jest to rozwiązanie standardowo stosowane w Europie. Czujniki NPN pracują w systemach, w których obciążenie jest podłączone do dodatniego bieguna zasilania. Podejście to jest często spotykane w Azji i w starszych systemach.
Z kolei czujniki NO są używane w systemach, gdzie wykrycie obecności obiektu powoduje uruchomienie kolejnych procesów, a NC w sytuacjach, gdzie ważne jest monitorowanie zniknięcia obiektu z pola detekcji, np. w systemach bezpieczeństwa.
Zasięg wykrywania (detekcji)
Zasięg detekcji określa maksymalną odległość, z jakiej czujnik potrafi wykrywać metalowy obiekt. Zależy on od:
- średnicy cewki czujnika,
- rodzaju wykrywanego metalu.
Najlepiej oczywiście wykrywana jest stal, a metale takie jak aluminium, miedź, czy nawet niektóre rodzaje stali nierdzewnej, mogą znacznie zmniejszać zasięg detekcji czujnika. Dlatego przy wyborze czujnika warto uwzględnić pewien dodatkowy zapas zasięgu (szczególnie wtedy, gdy wykrywane będą inne metale niż stal).
Częstotliwość przełączania
Parametr ten określa, jak szybko czujnik reaguje na zmiany w otoczeniu. Wysoka częstotliwość przełączania jest przydatna w systemach, w których wykrywane obiekty poruszają się z dużą prędkością, np. w robotyce, układach sterowania lub na liniach produkcyjnych.
- W przypadku wolnych procesów wystarczy częstotliwość 10-50 Hz.
- Szybkie linie produkcyjne mogą wymagać 500 Hz lub więcej.
- Najbardziej zaawansowane czujniki osiągają nawet 5000 Hz.
Zakres temperatur pracy
Czujnik zbliżeniowy musi być dostosowany do warunków, w jakich będzie pracować: np. do zastosowań wysokotemperaturowych (huty, piece) lub w niskich temperatur (chłodnie). Standardowe czujniki dobrze radzą sobie w przedziale temperatur od -25°C do +70°C, ale dostępne są też modele specjalne do bardziej wymagających zastosowań.
Odporność na warunki środowiskowe
Wybierając czujnik należy uwzględnić także warunki środowiskowe, czyli odporność urządzenia na kurz, wodę i inne czynniki zewnętrzne określa stopień ochrony IP. Im wyższy stopień ochrony, tym czujnik jest bardziej odporny na trudne warunki otoczenia, na przykład:
- IP67 oznacza odporność na pył i krótkotrwałe zanurzenie w wodzie.
- IP68 to wysoka odporność na trudne warunki przemysłowe.
- IP69K wytrzyma mycie wysokociśnieniowe i wysokie temperatury
Typ montażu i połączenia elektryczne
Dla prawidłowej pracy i instalacji indukcyjnego czujnika zbliżeniowego istotne są także typ montażu oraz rodzaj połączenia elektrycznego. Warto też zwrócić uwagę na wielkość miejsca, w którym zostanie zamontowany czujnik oraz kompatybilność z istniejącymi systemami.
Typy zbliżeniowych czujników indukcyjnych i ich zastosowania
Czujniki ekranowane i nieekranowane
- W ekranowanych czujnikach indukcyjnych pole magnetyczne jest skoncentrowane z przodu czujnika. Są dzięki temu bardziej precyzyjne i mogą pracować w niewielkiej odległości od innych elementów metalowych bez ryzyka wystąpienia zakłóceń. Czujniki zbliżeniowe tego typu najlepiej sprawdzają się tam, gdzie liczy się dokładność i stabilność działania, na przykład w montażu precyzyjnym lub kontroli jakości.
- Nieekranowane czujniki indukcyjne charakteryzują się szerszym polem detekcji, co zwiększa ich zasięg. Z tego względu są używane w zastosowaniach, w których obiekty przemieszczają się w większej odległości od czujnika. Jednak montaż nieekranowanych czujników zbliżeniowych wymaga pewnej ostrożności, ponieważ na ich działanie mogą mieć wpływ otaczające je elementy. Są często stosowane tam, gdzie wymagana jest większa elastyczność, np. w systemach transportowych.
Czujniki standardowe i miniaturowe
- Czujniki standardowe stosowane w większości zastosowań przemysłowych – od linii produkcyjnych po systemy magazynowe. Są łatwe w montażu i kompatybilne z wieloma układami sterowania.
- Dzięki niewielkim wymiarom czujniki miniaturowe można instalować tam, gdzie nie mieszczą się modele standardowe. Najczęściej używane są w zastosowaniach wymagających większej precyzji, takich jak robotyka, automatyka medyczna czy mikromechanika.
Jak dobrać zbliżeniowy czujnik indukcyjny do zastosowania?
Wybierając czujnik, warto też uwzględnić warunki, w jakich będzie pracować oraz system automatyki, którego stanie się częścią:
- Środowisko pracy – na działanie czujnika mogą mieć wpływ kurz, wilgoć, zmiany temperatury czy obecność olejów. Dlatego warto zwrócić uwagę na klasę ochrony IP czujnika, która określa jego odporność na warunki zewnętrzne.
- Rodzaj wykrywanego metalu – różne materiały metalowe mają różne przenikalności magnetyczne. Z tego względu warto pamiętać o wyborze czujnika o odpowiedniej czułości.
- Szybkość procesu – w przypadku bardziej dynamicznych systemów (takich jak maszyny pakujące, systemy zrobotyzowane, czy linie montażowe) warto wybrać czujnik o wyższej częstotliwości przełączania.
- Montaż i integracja z systemem – wybierając czujnik, należy pomyśleć także o systemie, w którym będzie pracować i wybrać typ wyjścia (PNP/NPN) oraz sposób montażu kompatybilne z układem sterowania.
Najczęstsze błędy przy wyborze zbliżeniowego czujnika indukcyjnego
Nawet najlepszy czujnik nie spełni swojego zadania, jeśli zostanie źle dobrany lub nieprawidłowo zamontowany. Oto najczęstsze błędy, z których warto zdawać sobie sprawę i oczywiście unikać:
- Niewłaściwy dobór zasięgu detekcji – czujnik o zbyt małym zasięgu może nie być w stanie wykryć obiektów. Z kolei zbyt duży zasięg może prowadzić do fałszywych detekcji.
- Błędny wybór typu wyjścia – PNP/NPN oraz konfiguracja NO/NC muszą być zgodne z układem sterowania, w przeciwnym razie czujnik nie będzie działać poprawnie.
- Nieuwzględnianie warunków środowiskowych – stosowanie czujników o niskiej klasie IP w wilgotnym lub zapylonym środowisku skraca ich żywotność i może być przyczyną częstych awarii.

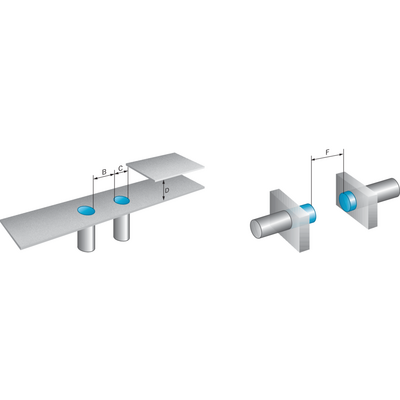

- Nieprawidłowy montaż – zbyt bliskie sąsiedztwo innych czujników może zakłócać pracę czujnika indukcyjnego. Z tego względu należy przestrzegać zaleceń producenta dotyczących minimalnych odległości montażowych.
Przeczytaj także: Jak sprawdzić, czy czujnik indukcyjny działa?
Dlaczego warto dobrać właściwy czujnik zbliżeniowy?
Czujniki indukcyjne są niezastąpione w systemach automatyki przemysłowej, ale ich skuteczność zależy od właściwego doboru i montażu. Znajomość typów i parametrów czujników, ich zastosowań oraz najczęstszych błędów pozwala uniknąć problemów, zminimalizować ryzyko awarii, poprawić bezpieczeństwo pracy i zadbać o niezawodne działanie całego systemu.
Warto też pamiętać, że w przypadku wątpliwości zawsze można zwrócić się pytaniem do pracowników sklepu gigaom.pl. Ich doświadczenie i szeroka wiedza pozwolą wybrać czujnik, który będzie doskonale spełniać swoje zadanie.
