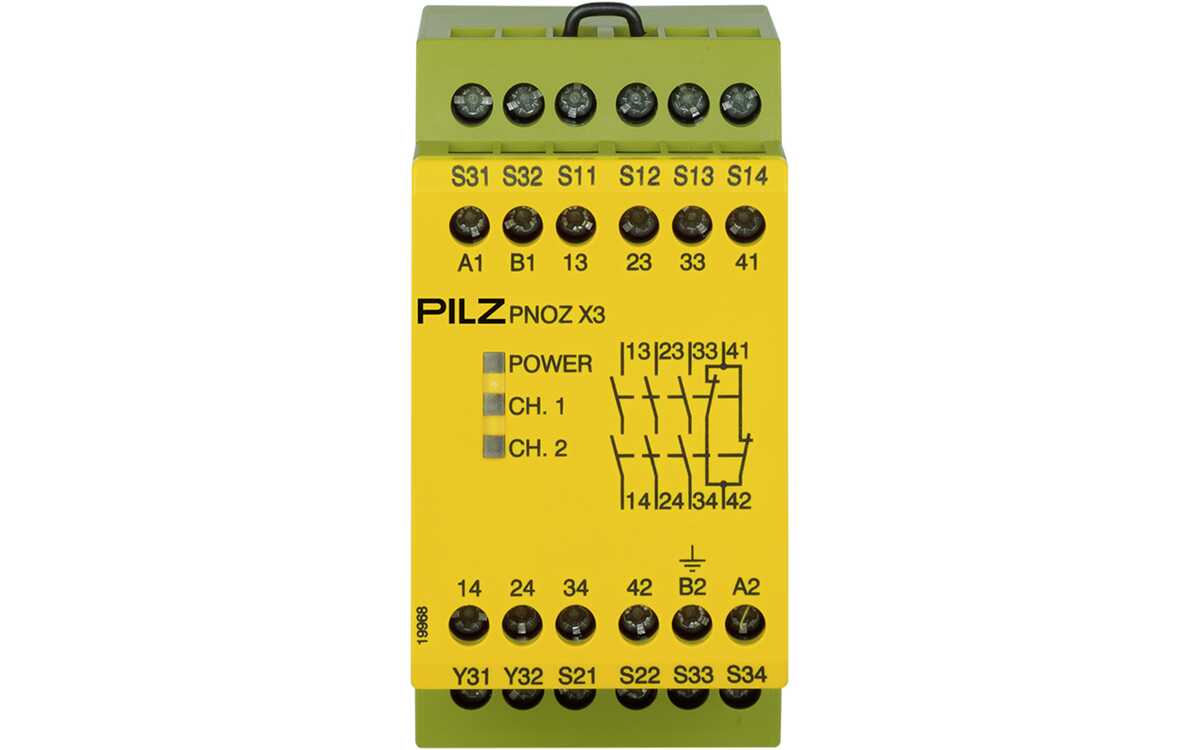

W automatyce przemysłowej przekaźniki bezpieczeństwa to urządzenia skutecznie dbające o bezpieczeństwo ludzi oraz maszyn. Ich zadaniem jest szybkie i niezawodne reagowanie na potencjalne zagrożenia i odłączanie zasilania w przypadku wykrycia niebezpiecznej sytuacji. Ale jak dokładnie działa przekaźnik bezpieczeństwa? Co sprawia, że jest tak skuteczny? W tym artykule przyjrzymy się budowie, zasadom działania oraz praktycznym zastosowaniom przekaźników bezpieczeństwa.
Budowa przekaźnika bezpieczeństwa
Typowy przekaźnik bezpieczeństwa składa się z trzech głównych elementów:
- Obwodów wejściowych nadzorujących stan urządzeń wejściowych, takich jak wyłączniki awaryjne, czujniki, czy kurtyny świetlne.
- Układu logicznego analizującego sygnały z obwodów wejściowych i podejmującego decyzje o stanie wyjść.
- Obwodów wyjściowych kontrolujących zasilanie elementów wykonawczych, np. silników.
Przekaźniki bezpieczeństwa dzielą się na jednofunkcyjne, przeznaczone do wykonywania konkretnego zadania – np. monitorowania wyłącznika awaryjnego – oraz wielofunkcyjne, które mogą realizować kilka funkcji bezpieczeństwa jednocześnie.
Zasada działania przekaźnika bezpieczeństwa
Działanie systemu bezpieczeństwa polega na monitorowaniu urządzeń, takich jak bariery świetlne, kurtyny czy skanery bezpieczeństwa, które rejestrują obecność osób lub nieprawidłowości w pracy maszyn albo systemów. Wśród głównych zadań przekaźnika można wskazać trzy następujące działania.
Monitorowanie stanu urządzeń wejściowych
Przekaźniki bezpieczeństwa odbierają informacje z urządzeń wejściowych, takich jak czujniki bezpieczeństwa, które mogą wykrywać ruch maszyn czy obecność osób w niebezpiecznych strefach. Na przykład, jeśli zostaną naruszone bariery świetlne lub rygle bezpieczeństwa, przekaźnik automatycznie uruchomi procedurę zatrzymania awaryjnego systemu lub maszyny.
Odłączenie zasilania
W przypadku wykrycia problemu przekaźniki bezpieczeństwa natychmiast odcinają zasilanie, chroniąc ludzi i maszyny przed potencjalnym urazem lub uszkodzeniem. Na przykład w przypadku wykrycia błędów okablowania lub zwarcia międzykanałowego, przekaźnik zatrzymuje urządzenie, aby zapobiec dalszym szkodom.
Bezpieczne przełączanie styków
Przekaźniki bezpieczeństwa zapewniają bezpieczne przełączanie styków pomiędzy różnymi stanami maszyny. Przełączając styk, urządzenie może odłączyć zasilanie lub wprowadzić inne mechanizmy blokady. Zastosowanie dwóch przekaźników wewnętrznych gwarantuje redundancję i zwiększa bezpieczeństwo w przypadku awarii jednego z układów.
Zastosowanie przekaźników bezpieczeństwa
Przekaźniki bezpieczeństwa znajdziemy w praktycznie każdej gałęzi przemysłu. Są wykorzystywane m.in. w przemyśle wytwórczym, gdzie zapewniają bezpieczeństwo maszyn pracujących często z dużymi prędkościami lub pod wysokim ciśnieniem. Szybka reakcja systemu bezpieczeństwa na awarię polega tu na przełączeniu urządzeń wyjściowych w tryb awaryjny lub zatrzymaniu maszyny.
W zautomatyzowanych systemach i robotach przemysłowych przekaźnik bezpieczeństwa łączy funkcję zatrzymania awaryjnego z bardziej zaawansowaną analizą sygnałów wejściowych, umożliwiając kontrolowane zatrzymanie ruchu elementów maszyny w razie wystąpienia zagrożenia. Dzięki użyciu takich urządzeń elektronicznych jak skanery bezpieczeństwa czy kurtyny świetlne, system może reagować na ruchy osób w pobliżu robotów lub systemów i zapobiegać wypadkom.
W systemach transportowych, takich jak taśmociągi czy windy, przekaźniki bezpieczeństwa monitorują położenie urządzeń i umożliwiają ograniczenie prędkości w przypadku wykrycia przeszkód lub innych nieprawidłowości. Dzięki temu możliwe jest zmniejszenie ryzyka wypadków.
Niezależnie od monitorowanego systemu przekaźniki bezpieczeństwa pozwalają:
- zwiększyć bezpieczeństwo ludzi i maszyn,
- zredukować ryzyko wypadków i przestojów produkcji,
- optymalizować koszty produkcji poprzez zapobieganie awariom i przestojom,
- zapewnić zgodność z normami i przepisami dotyczącymi bezpieczeństwa,
- ułatwiać integrację z istniejącymi systemami.
Być może zainteresuje Cię też artykuł: Przekaźnik bezpieczeństwa PNOZsigma – klucz do optymalizacji bezpieczeństwa i efektywności maszyn.
Integracja z urządzeniami peryferyjnymi
Przekaźniki bezpieczeństwa są zawsze częścią większego systemu, w którym współpracują ze sterownikami PLC, czujnikami oraz urządzeniami wyjściowymi, takimi jak napędy. W praktyce integracja przekaźników z istniejącą instalacją bywa problematyczna, zwłaszcza gdy w systemie występują starsze rozwiązania. Różnice w sposobie działania układów, niekompatybilność sygnałów lub funkcji bezpieczeństwa mogą prowadzić do nieprawidłowego działania zabezpieczeń. Dodatkowym wyzwaniem są też trudne warunki środowiskowe – wilgoć, wysoka temperatura czy zakłócenia elektromagnetyczne – które mogą mieć wpływ na pracę przekaźników i wymuszać użycie bardziej odpornych komponentów.
Jak wybrać odpowiedni przekaźnik bezpieczeństwa?
Wybór odpowiedniego przekaźnika bezpieczeństwa zależy od specyfiki pracy maszyny i poziomu ryzyka. Warto jednak wziąć pod uwagę:
- Funkcje bezpieczeństwa i upewnić się, że przekaźnik spełnia odpowiednie normy i oferuje funkcje, które umożliwiają monitorowanie i zatrzymanie awaryjne w przypadku wykrycia błędów. Urządzenia te powinny być zaprojektowane z myślą o wysokiej niezawodności i odporne na błędy okablowania.
- Redundancję niezbędną w systemach, gdzie podstawą jest bezpieczeństwo. Użycie dwóch przekaźników wewnętrznych pozwala na niezawodne działanie systemu, nawet w przypadku awarii jednego z elementów.
- Czas przełączania i reakcji na awarie umożliwiające natychmiastowe zatrzymania maszyny, tak istotne w przypadku wystąpienia sytuacji awaryjnych.
Niezbędny element współczesnych systemów automatyki przemysłowej
Przekaźniki bezpieczeństwa umożliwiają ochronę systemów, nadzór nad obwodami zatrzymania awaryjnego, kontrolę dostępu, zapobieganie niezamierzonemu rozruchowi oraz sterowanie złożonymi procesami. Ich integracja z innymi urządzeniami, jak kurtyny czy rygle bezpieczeństwa, pozwala na tworzenie kompleksowych systemów ochrony i zatrzymanie maszyn w przypadku ryzyka wystąpienia zagrożenia.
Jednak każdy z systemów wymaga doboru przekaźnika zgodnego z normami i specyfiką aplikacji. W zamian otrzymujemy niezawodność i pewność, że w sytuacjach kryzysowych reakcja będzie szybka i skuteczna.
