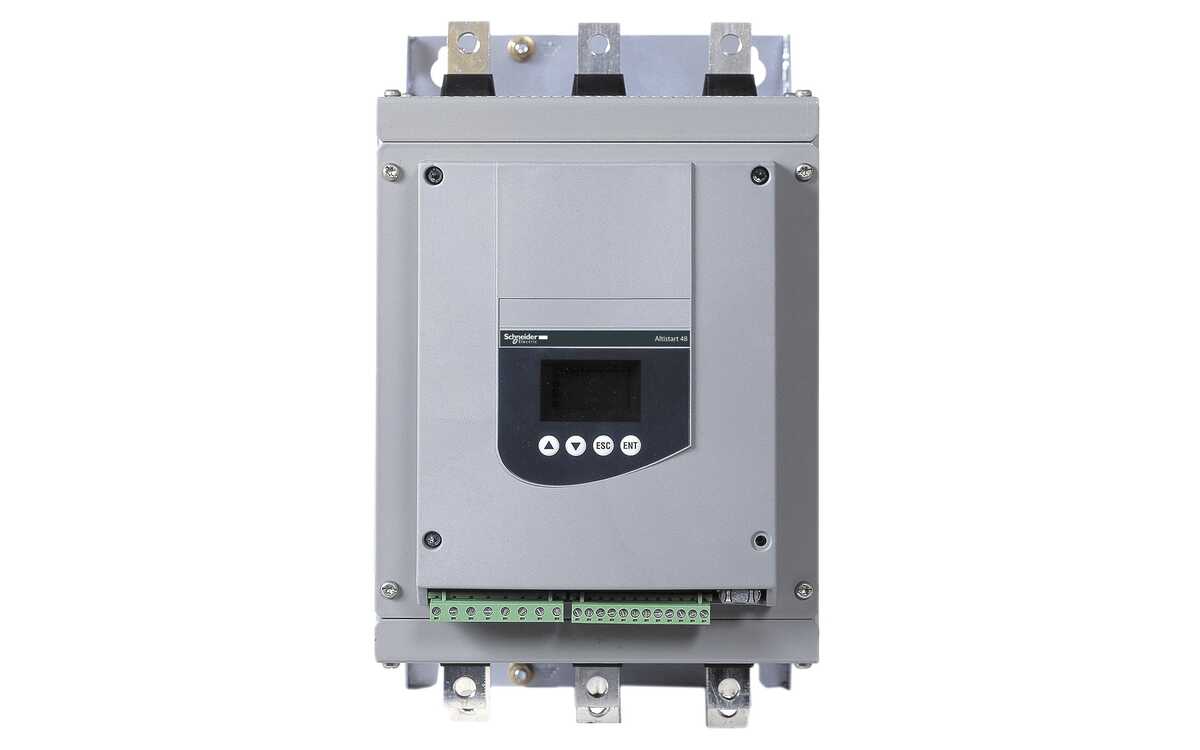

Softstart to urządzenie energoelektroniczne, które umożliwia kontrolowany łagodny rozruch silników elektrycznych oraz innych odbiorników dużej mocy. Jego główną rolą jest ograniczenie udaru prądowego, czyli gwałtownego wzrostu natężenia prądu rozruchowego, który pojawia się w momencie bezpośredniego włączenia silnika do sieci. Dzięki temu softstart chroni zarówno sam silnik, jak i elementy mechaniczne napędu oraz sieć zasilającą przed przeciążeniem i niepożądanymi skokami napięcia. W tekście omawiamy jak ustawić softstart, a także czy warto oraz kiedy go stosować.
Jak działa softstart?
Zasada działania softstartu polega na stopniowym zwiększaniu napięcia zasilania podawanego na zaciski silnika od wartości bliskiej zeru aż do pełnego napięcia znamionowego. W praktyce oznacza to, że silnik nie startuje gwałtownie, lecz rozpędza się płynnie, co znacząco ogranicza prąd rozruchowy oraz moment obrotowy silnika w początkowej fazie pracy.
Współczesne softstarty wykorzystują układy tyrystorowe sterowane mikroprocesorowo. Każda faza zasilania jest kontrolowana przez parę tyrystorów przewodzących tylko przez określoną część półokresu napięcia zasilania. Mikroprocesor stopniowo zwiększa kąt załączania tyrystorów, co powoduje płynne zwiększanie napięcia na silniku. Gdy silnik osiągnie prędkość nominalną, softstart przekazuje pełne napięcie i wyłącza się z obwodu, umożliwiając normalną pracę urządzenia.
Kiedy stosować softstart?
Softstarty są stosowane wszędzie tam, gdzie istotne jest ograniczenie dużych obciążeń, udarów mechanicznych i elektrycznych podczas rozruchu urządzeń elektrycznych, na przykład w pompach, wentylatorach, sprężarkach, przenośnikach taśmowych, kruszarkach, mieszalnikach, a także schodach ruchomych. W porównaniu do tradycyjnych układów rozruchowych, takich jak układ gwiazda trójkąt, softstart zapewnia większą kompaktowość, prostszą instalację i niższe koszty eksploatacji.
Dodatkową zaletą sofstartu jest funkcja łagodnego zatrzymania (softstop), pozwalająca uniknąć gwałtownych zmian ciśnienia w instalacjach hydraulicznych oraz uderzeń mechanicznych w układach przenośników.
Warto również rozważyć stosowanie sofstartu w mniejszych aplikacjach, gdzie liczy się po prostu komfort pracy i bezpieczeństwo.
Jak zrobić soft start w praktyce?
Aby zrealizować soft start, wystarczy zainstalować układ softstartu pomiędzy źródłem zasilania a silnikiem. Nowoczesne softstarty są urządzeniami kompaktowymi, które montuje się w szafie sterowniczej lub bezpośrednio przy silniku. Montaż sprowadza się do podłączenia przewodów zasilających oraz sygnałów sterujących według schematu producenta. Warto pamiętać, że softstart do silnika nie zmienia częstotliwości zasilania – jego zadaniem jest wyłącznie płynna regulacja napięcia zasilania podczas rozruchu i zatrzymania silnika.
Jak ustawić softstart?
Konfiguracja softstartu polega na dobraniu kilku podstawowych parametrów:
- Czas narastania napięcia określający, jak długo softstart będzie podnosił napięcie zasilania od wartości początkowej do pełnej wartości znamionowej. Zbyt krótki czas narastania napięcia może prowadzić do szarpnięć, a zbyt długi – do przegrzewania silnika.
- Czas redukowania napięcia zasilania, czyli softstop, odpowiedzialny za łagodne hamowanie silnika. Pozwala uniknąć gwałtownego zatrzymania napędu, co jest istotne np. w pompach i transporterach.
- Regulacja prądu rozruchowego umożliwiająca ograniczenie prądu rozruchowego silnika pobieranego podczas startu.
- Moment początkowy pozwalający dostosować minimalne napięcie startowe do charakterystyki obciążenia.
W praktyce, ustawienia dobiera się indywidualnie do zastosowania, korzystając z instrukcji producenta i doświadczenia.
Czy warto stosować softstart?
Zdecydowanie tak. Softstart chroni nie tylko napęd, ale całą instalację elektryczną przed skutkami gwałtownego rozruchu. Znacznie wydłuża żywotność napędu, minimalizuje ryzyko uszkodzeń mechanicznych i przeciążeń sieci, pozwala poprawić niezawodność oraz trwałość zarówno napędu, jak i całego systemu, a także zoptymalizować zużycie energii i ograniczyć koszty serwisowe. W nowoczesnych zakładach przemysłowych, gdzie rozruchy są częste lub obciążenia duże, softstart jest obecnie standardem.
