Przekaźnik bezpieczeństwa XPSUS12AP

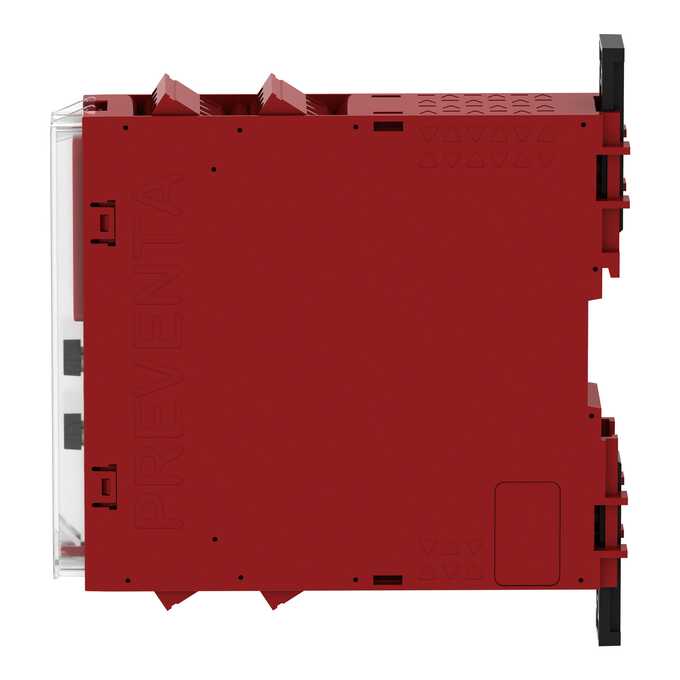

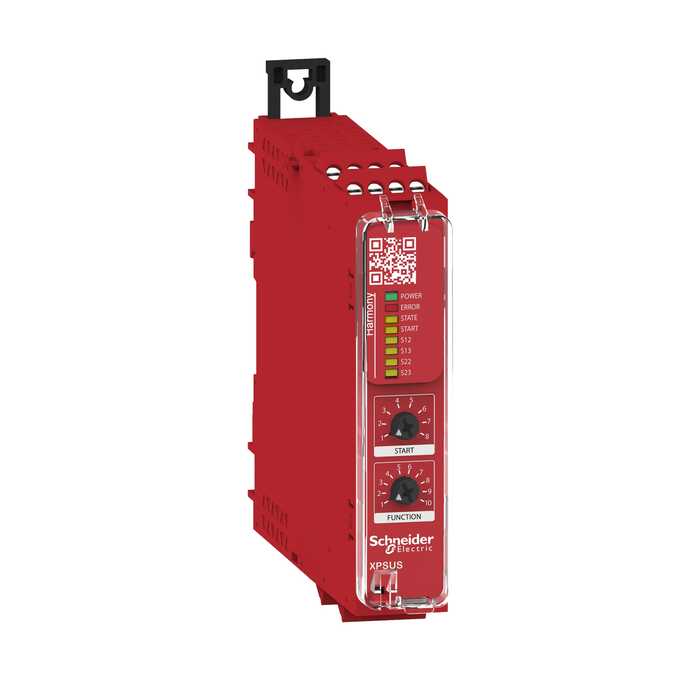

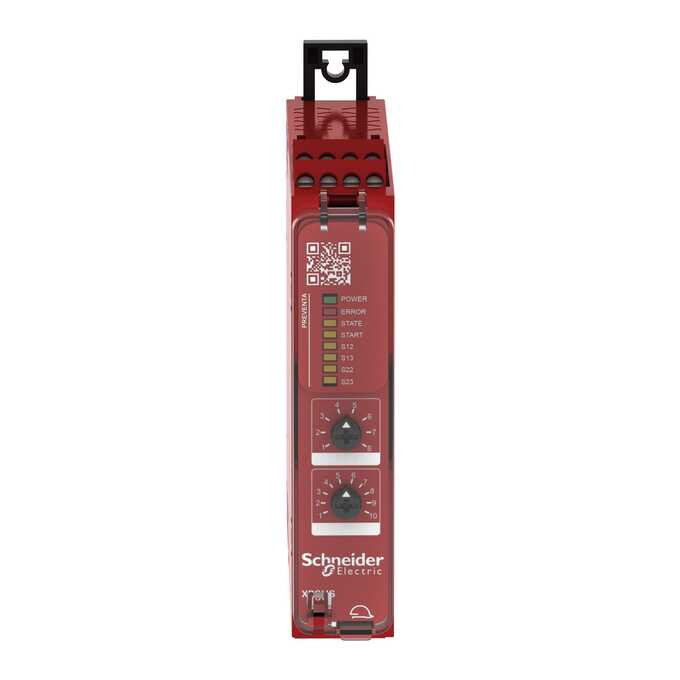

Przekaźnik Bezpieczeństwa Schneider Electric XPSUS12AP - Uniwersalny Moduł Kategorii 4

Przekaźnik bezpieczeństwa Schneider Electric XPSUS12AP z serii Preventa XPS Universal to kluczowy komponent dla nowoczesnych systemów automatyki, wymagających najwyższego poziomu bezpieczeństwa funkcjonalnego. Ten uniwersalny moduł został zaprojektowany do monitorowania szerokiego wachlarza urządzeń bezpieczeństwa w aplikacjach o prostej i średniej złożoności, zapewniając zgodność z rygorystycznymi normami.

Dzięki możliwości realizacji wielu funkcji bezpieczeństwa w jednym, kompaktowym urządzeniu (szerokość 22,5 mm), XPSUS12AP upraszcza proces projektowania maszyn. Moduł osiąga maksymalny poziom bezpieczeństwa PL e / Kategoria 4 zgodnie z ISO 13849-1 oraz SIL 3 zgodnie z IEC 61508, co czyni go niezawodnym wyborem do ochrony personelu i infrastruktury maszynowej.

Kluczowe Korzyści dla Użytkownika:

• Maksymalne Bezpieczeństwo: zapewnienie PLe/Kat. 4 i SIL 3 to gwarancja zgodności z międzynarodowymi standardami i ochrony w krytycznych aplikacjach.
• Uniwersalność Zastosowania: jeden moduł do monitorowania wielu typów czujników (E-STOP, osłony, kurtyny świetlne, sterowanie oburęczne).
• Łatwość Integracji: zasilanie 24 V AC/DC i demontowalny blok zacisków śrubowych umożliwiają szybki i bezproblemowy montaż w rozdzielnicy.
• Szybka Diagnostyka: półprzewodnikowe wyjście diagnostyczne i lokalne wskaźniki LED ułatwiają identyfikację stanu pracy i potencjalnych usterek.

Specyfikacja Techniczna (XPSUS12AP)

• Typ produktu: przekaźnik bezpieczeństwa / Moduł bezpieczeństwa
• Seria: Preventa XPS Universal
• Model: XPSUS12AP
• Poziom bezpieczeństwa: PL e / Kategoria 4 (ISO 13849-1), SIL 3 (IEC 61508 / IEC 62061)
• Napięcie zasilania [Us]: 24 V AC/DC (-15% / +10%)
• Pobór mocy: 2,0 W (DC), 5,0 VA (AC)
• Wejścia bezpieczeństwa: 2 (do monitorowania dwukanałowego)
• Wyjścia bezpieczeństwa: 2 x Zestyk zwierny (NO), przekaźnikowe
• Wyjście diagnostyczne: 1 x Półprzewodnikowe, impulsowe (Z1, 20 mA)
• Maksymalny czas odpowiedzi (Input open): 20 ms
• Przyłącza: zdejmowalny blok zacisków śrubowych
• Montaż: szyna DIN 35 mm
• Wymiary (Szer. x Wys. x Głęb.): 22,5 mm x 100 mm x 120 mm
• Stopień ochrony: IP20 (zaciski), IP40 (obudowa), IP54 (płyta czołowa po zamontowaniu w szafie)
• Sygnalizacja lokalna: Wskaźnik LED (zielony)

Zastosowanie

Moduł bezpieczeństwa XPSUS12AP jest wszechstronnie stosowany w automatyce przemysłowej, wszędzie tam, gdzie wymagane jest niezawodne i szybkie zatrzymanie maszyn. Idealnie sprawdza się w:

• Monitorowanie Przycisków Zatrzymania Awaryjnego (E-STOP): dla obwodów z 2 stykami NC.
• Monitorowanie Osłon i Drzwi Bezpieczeństwa: nadzór nad krańcówkami jednokanałowymi lub dwukanałowymi oraz łącznikami magnetycznymi.
• Systemy Sterowania Oburęcznego (Typ IIIA lub IIIC): zgodnie z normą ISO 13851.
• Monitorowanie Kurtyn Świetlnych i Skanerów Bezpieczeństwa: integracja z czujnikami działającymi w technologii OSSD lub PNP.
• Nadzór nad Czujnikami Bezpieczeństwa RFID i Czujnikami Zbliżeniowymi.
• Branże: żywność i napoje, Logistyka (podnoszenie, przenoszenie materiałów), Obróbka materiałów, Pakowanie.

Zalety Produktu

• Oszczędność Miejsca: bardzo wąska konstrukcja (22,5 mm) minimalizuje przestrzeń wymaganą w szafie sterowniczej.
• Łatwość Okablowania: demontowalny blok zacisków śrubowych ułatwia instalację i prace serwisowe.
• Certyfikowana Niezawodność: zgodność z kluczowymi normami bezpieczeństwa, potwierdzona certyfikatami cULus, TÜV, EAC, CCC.
• Uniwersalne Wejścia: możliwość podłączenia szerokiej gamy czujników i elementów wykonawczych.
• Wstępnie Zdefiniowane Funkcje: wybór funkcji bezpieczeństwa za pomocą przełączników obrotowych (lub wstępnie zdefiniowane), co zwiększa elastyczność i szybkość konfiguracji.

Najczęściej Zadawane Pytania

P: Jaki jest maksymalny poziom bezpieczeństwa osiągany przez XPSUS12AP?
O: Maksymalny poziom to PL e / Kategoria 4 zgodnie z normą ISO 13849-1 oraz SIL 3 zgodnie z IEC 61508.

P: Czy moduł XPSUS12AP zastępuje starsze modele Preventa?
O: Tak, seria XPS Universal, w tym model XPSUS12AP, jest nową generacją i bezpośrednim zamiennikiem dla wielu modeli ze starszej serii Preventa XPS, np. XPSVC1132 czy XPSBCE3110C.

P: Czy ten przekaźnik może monitorować kurtyny świetlne?
O: Tak, XPSUS12AP jest odpowiedni do monitorowania kurtyn świetlnych i innych czujników bezpieczeństwa.

P: Jakie jest napięcie zasilania modułu?
O: Moduł jest zasilany napięciem 24 V AC/DC.
