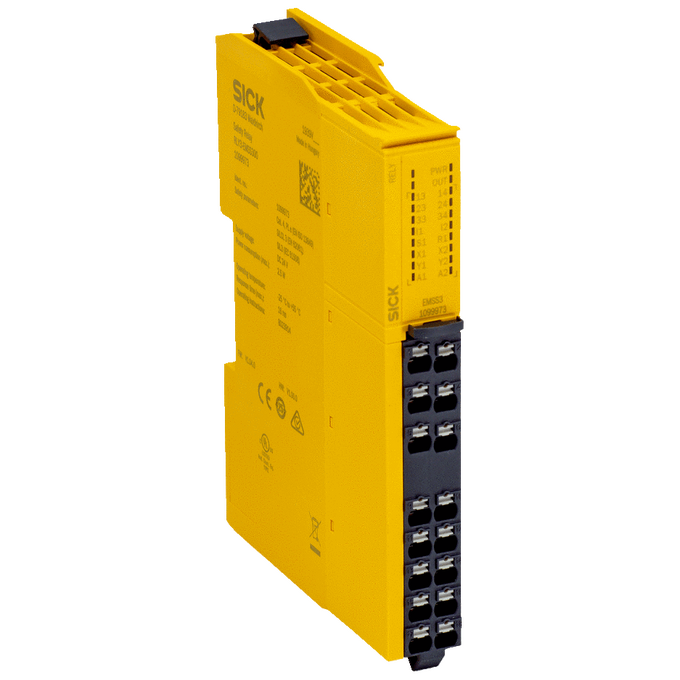

Przekaźnik bezpieczeństwa RLY3-EMSS300

Przekaźnik bezpieczeństwa RLY3-EMSS300, Sick 1099973

Moduł analizujący
Funkcje: kontrolowanie czasu odchylenia, wykrycie zwarcia międzykanałowego i monitorowanie sekwencji; blokada restartu; reset: automatyczny, ręczny; monitorowanie urządzeń zewnętrznych
Wtykowe zaciski sprężynowe
2 wejścia bezpieczeństwa
Wskaźniki LEDs
Konfiguracja przez okablowanie
DANE ELEKTRYCZNE – PARAMETRY EKSPLOATACYJNE
Zasilanie elektryczne: PELV lub SELV
Napięcie zasilania: 24 V DC (16,8 V … 30 V)
DANE ELEKTRYCZNE – WEJŚCIA BEZPIECZEŃSTWA
Liczba wejść: 2
Napięcie wejściowe: wysoki 24 V DC (11 V … 30 V), niski 0 V DC (–3 V … 5 V)
Prąd wejściowy: 4 mA…6 mA
DANE ELEKTRYCZNE
Liczba: 1
Napięcia wejściowe: wysoki 24 V DC (11 V … 30 V) , niski 0 V DC (–3 V … 5 V)
Prąd wejściowy: 4 mA…6 mA
DANE ELEKTRYCZNE – ŚCIEŻKI PRĄDU ZWALNIAJĄCEGO
Czas odpowiedzi 12 ms
Liczba: 3
Rodzaj wyjścia: bezpotencjałowe styki zwierne, o działaniu wymuszonym
Materiał styków: stop srebra, napylany złotem
Napięcie przełączające: 10 V AC…230 V AC, 10 V DC…230 V DC
Prąd łączeniowy: 10 mA…6 mA
Prąd sumaryczny: 12 A
DANE ELEKTRYCZNE – WYJŚCIA SYGNALIZACYJNE
Liczba: 2
Rodzaj wyjścia: wyjście półprzewodnikowe push pull, odporne na zwarcie
Napięcia wyjściowe: wysoki ≥ UV – 3 V, niski ≤ 3 V; ≤ 15 mA ; ≤ 120 mA
DANE ELEKTRYCZNE
Liczba: 3
Rodzaj wyjścia: półprzewodniki PNP, chronione przed zwarciem
Napięcie wyjściowe: ≥ UV – 3 V
Szerokość impulsu testowego: 2 ms
Interwał impulsu testowego: 40 ms
