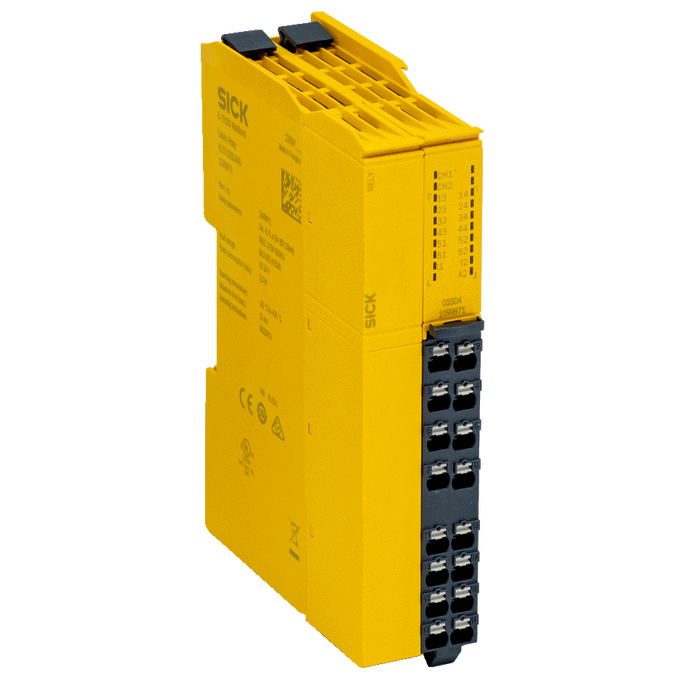

Przekaźnik bezpieczeństwa RLY3-OSSD400

Przekaźnik bezpieczeństwa RLY3-OSSD400

• Rozszerzenie wyjścia do OSSD
• Funkcje: ścieżka do monitorowania urządzeń zewnętrznych (EDM)
• Wtykowe zaciski sprężynowe
• 2 wejścia bezpieczeństwa
• Wskaźniki LEDs

DANE ELEKTRYCZNE – PARAMETRY EKSPLOATACYJNE
Pobór mocy (obwody wejściowe): ≤ 2,5 W (DC)
DANE ELEKTRYCZNE – WEJŚCIA BEZPIECZEŃSTWA
Liczba wejść: 2
Napięcie wejściowe: wysoki 24 V DC (15 V … 30 V), niski 0 V DC (–3 V … 5 V)
Prąd wejściowy: ≤ 60 mA
DANE ELEKTRYCZNE – ŚCIEŻKI PRĄDU ZWALNIAJĄCEGO
Czas odpowiedzi 12 ms
Liczba: 4
Rodzaj wyjścia: bezpotencjałowe styki zwierne, o działaniu wymuszonym
Materiał styków: stop srebra, napylany złotem
Napięcie przełączające: 10 V AC…230 V AC, 10 V DC…230 V DC
Prąd łączeniowy: 10 mA…6 mA
Prąd sumaryczny: 12 A
DANE ELEKTRYCZNE – ŚCIEŻKI PRĄDOWE KOMUNIKATÓW ZWROTNYCH
Liczba: 1
Rodzaj wyjścia: styki normalnie zamknięte o działaniu wymuszonym
Materiał styków: stop srebra napylany złotem
Napięcie przełączające: 10 V AC…30 V AC; 10 V DC…30 V DC
Prąd łączeniowy: 3 mA…10 mA
DANE ELEKTRYCZNE – KOMUNIKACYJNE ŚCIEŻKI PRĄDOWE
Liczba: 1
Rodzaj wyjścia: Styki normalnie zamknięte o działaniu wymuszonym
Materiał styków: stop srebra napylany złotem
Napięcie przełączające: 10 V AC…230 V AC, 10 V DC…230 V DC
Prąd łączeniowy: 10 mA…100 mA
Szerokość impulsu testowego: 2 ms
Interwał impulsu testowego: 40 ms
