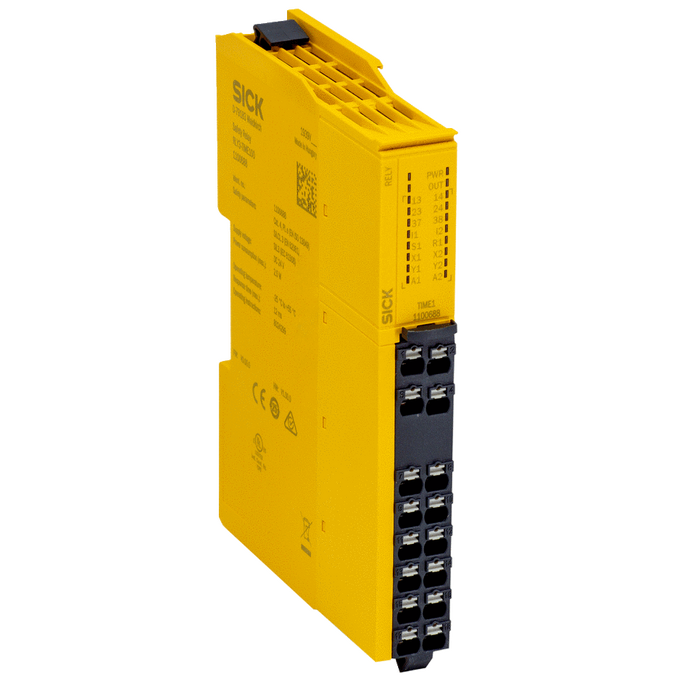

Przekaźnik bezpieczeństwa RLY3-TIME100

Przekaźnik bezpieczeństwa RLY3-TIME100, Sick 1100688

Moduł analizujący RLY3-TIME100

• Funkcje: kontrola odchylenia, nadzorowanie sekwencji, wykrycie zwarcia międzykanałowego i monitorowanie sekwencji; blokada restartu; reset: automatyczny, ręczny; monitorowanie urządzeń zewnętrznych
• Wtykowe zaciski sprężynowe
• 2 wejścia bezpieczeństwa
• Wskaźniki LEDs

• Konfiguracja przez okablowanie, przełącznik DIP

DANE ELEKTRYCZNE – PARAMETRY EKSPLOATACYJNE
Zasilanie elektryczne: PELV lub SELV
Napięcie zasilania: 24 V DC (16,8 V … 30 V)
DANE ELEKTRYCZNE – WEJŚCIA BEZPIECZEŃSTWA
Liczba wejść: 2
Napięcie wejściowe: wysoki 24 V DC (11 V … 30 V), niski 0 V DC (–3 V … 5 V)
Prąd wejściowy: 4 mA…6 mA
DANE ELEKTRYCZNE
Liczba: 1
Napięcia wejściowe: wysoki 24 V DC (11 V … 30 V) , niski 0 V DC (–3 V … 5 V)
Prąd wejściowy: 4 mA…6 mA
DANE ELEKTRYCZNE – ŚCIEŻKI PRĄDU ZWALNIAJĄCEGO
Czas odpowiedzi 12 ms
Liczba: 2
Rodzaj wyjścia: wyjście półprzewodnikowe push-pull, odporne na zwarcie
Materiał styków: stop srebra, napylany złotem
Napięcie przełączające: 10 V AC…230 V AC, 10 V DC…230 V DC
Prąd łączeniowy: 10 mA…6 mA
Prąd sumaryczny: 12 A
DANE ELEKTRYCZNE – WYJŚCIA SYGNALIZACYJNE
Liczba: 2
Rodzaj wyjścia: wyjście półprzewodnikowe push pull, odporne na zwarcie
Napięcia wyjściowe: wysoki ≥ UV – 3 V, niski ≤ 3 V; ≤ 15 mA ; ≤ 120 mA
DANE ELEKTRYCZNE
Liczba: 1
Rodzaj wyjścia: półprzewodniki PNP, chronione przed zwarciem
Napięcie wyjściowe: ≥ UV – 3 V
Szerokość impulsu testowego: 2 ms
Interwał impulsu testowego: 40 ms
