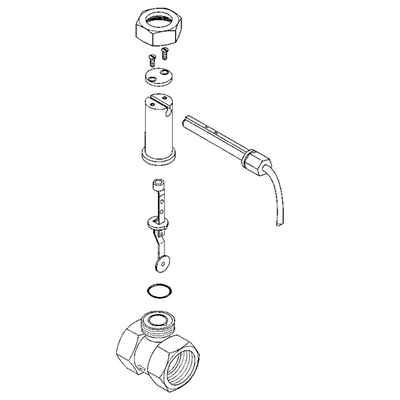

Łopatkowy sygnalizator przepływu firmy KOBOLD typu PSE lub PSR jest prostym, tanim i niezawodnym urządzeniem przeznaczonym do monitorowania przepływu cieczy. Przepływająca ciecz wychyla sprężystą łopatkę i przymocowany do niej magnes trwały. Pole magnetyczne pochodzące od magnesu powoduje przełączenie styków kontaktronu zamontowanego w korpusie sygnalizatora.
Sprężyna płaska będąca częścią składową łopatki zapewnia powrót magnesu do pozycji wyjściowej w przypadku braku przepływu. Sygnalizatory łopatkowe dla średnic nominalnych do DN 40 zamontowane są fabrycznie w trójnikach z gwintami wewnętrznymi (typ PSR). Dla większości średnic sygnalizatory dostarczane są w wersji zanurzeniowej do montażu w standardowych trójnikach lub złączkach redukcyjnych. Do uszczelnienia połączenia gwintowego zaleca się stosowanie taśmy teflonowej.
Wersje sygnalizatorów PSR i PSE:

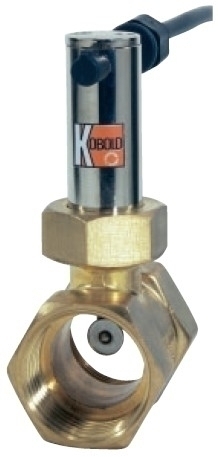

- sygnalizatory PSR dostępne są w wykonaniu z mosiądzu lub stali kwasoodpornej z gwintem wewnętrznym od G1/4 do G 1 1/2
- sygnalizatory PSE dostępne są w wykonaniu z mosiądzu lub stali kwasoodpornej z gwintem zewnętrznym od DN 50…DN 200
Zastosowanie:
- Układy chłodzenia i smarowania
- Ochrona pomp przed suchobiegiem
- Zabezpieczenie przed niskim poziomem wody
- Monitoring nieszczelności rurociągów
Zalety:
- Odporność na wysokie ciśnienia dzięki kutej obudowie dla modeli PSR-xx08… PSR-xx25
- Mechanizm łopatki wykonany ze sprężystej stali kwasoodpornej. Zapobiega to wygięciu łopatki nawet przy przekroczeniu zakresu sygnalizatora.
- Wymienna łopatka
- Blokowanie zestyku przez podkładkę blokującą. Zapewnia to odporność na wibracje.
