Cechy i zasada działania czujników pojemnościowych

Czujniki pojemnościowe wykorzystują zmiany pojemności elektrycznej wywołane pojawieniem się materiału dielektrycznego w obszarze pomiędzy elektrodami czujnika. W praktyce elektroda robocza wytwarza pole elektryczne, a czujnik rejestruje i analizuje zmiany pojemności, generując następnie sygnał przełączenia.

Sensory te oferują zróżnicowany zakres wykrywania wynoszący od ok. 4 mm do 25 mm, zależny od typu obudowy oraz rodzaju wykrywanego materiału. Tu uwaga: skuteczność detekcji czujników pojemnościowych jest wprost proporcjonalna do właściwości dielektrycznych wykrywanego obiektu. Im większa stała dielektryczna materiału, tym skuteczniejsza detekcja.

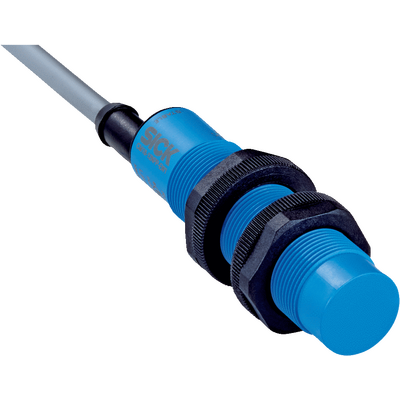

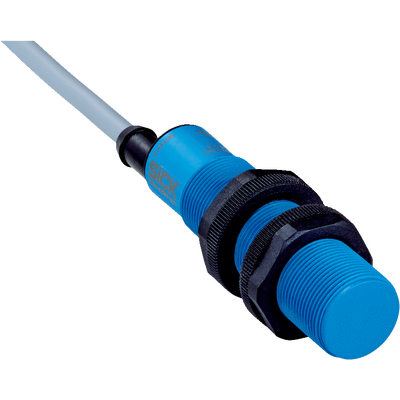

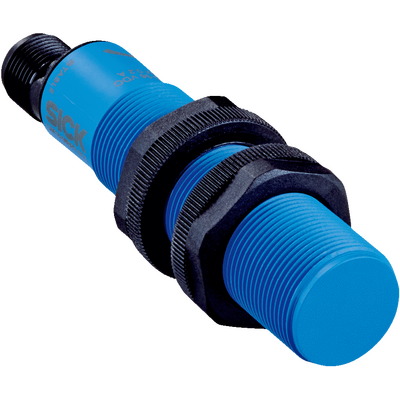

Dzięki dużej liczbie wariantów – od wersji cylindrycznych (z gwintami M12, M18, M30), przez modele prostopadłościenne aż po miniaturowe – czujniki pojemnościowe mogą być instalowane zarówno w miejscach zabudowanych, jak i na zewnątrz. Ich montaż (kabel, złącze M8/M12) jest intuicyjny i szybki, a dostępne wyjścia PNP/NPN oraz NO/NC ułatwiają integrację z większością systemów automatyki przemysłowej.

Odporność, elastyczność zastosowania i prostota montażu

Wysoki stopień ochrony IP (najczęściej IP67), szeroki zakres napięcia roboczego (10…65 V DC), duża częstotliwość przełączania, a także stabilna praca w środowiskach o dużym zapyleniu, wilgotności czy obecności zanieczyszczeń sprawiają, że czujniki pojemnościowe mogą być używane nawet w bardzo trudnych warunkach.

Czujniki z regulacją zakresu czułości (potencjometr) umożliwiają precyzyjne dostosowanie sensora do konkretnego zastosowania, np. pomiaru stopnia napełnienia zbiorników z cieczami, kontroli obecności materiałów sypkich, czy wykrywania produktów o nieregularnych kształtach lub powierzchniach.

W praktyce inżynierskiej czujniki pojemnościowe oferują:

• Bezkontaktową detekcję obiektów o różnych właściwościach dielektrycznych, zarówno metalicznych, jak i niemetalicznych, takich jak szkło, drewno, tworzywa sztuczne, ciecz, granulat, czy papier,
• Możliwość wykrywania materiałów przez ścianki pojemników, zbiorników oraz znajdujących się w opakowaniach,
• Odporność na trudne warunki przemysłowe: wilgoć, pył, zakłócenia elektromagnetyczne,
• Elastyczną konfiguracja wyjść: PNP, NPN, NO/NC,
• Szeroki wybór obudów (cylindryczne z gwintami M8, M12, M18, M30, prostopadłościenne i miniaturowe),
• Regulację zakresu czułości.

Czujniki pojemnościowe: zastosowania

• Kontrola poziomu cieczy i materiałów sypkich,
• Detekcja obecności elementów metalicznych i niemetalicznych,
• Pozycjonowanie detali w urządzeniach sortujących,
• Automatyczna sygnalizacja stanu napełnienia,

Ze względu na bezkontaktową detekcję są chętnie stosowane w branży spożywczej i przemyśle farmaceutycznym, ale doskonale radzą sobie też np. w przemyśle samochodowym, czy w systemach automatyki magazynowej.

Najczęściej zadawane pytania

Jak działa czujnik pojemnościowy?

Czujnik pojemnościowy rejestruje zmiany pojemności elektrycznej wywołane obecnością obiektu o właściwościach dielektrycznych w polu detekcji. W momencie pojawienia się materiału (stałego lub płynnego) pomiędzy elektrodami, czujnik wychwytuje zmianę pojemności i generuje sygnał wyjściowy przekazywany do systemu sterowania.

Ogromną zaletą czujników pojemnościowych jest to, że są w stanie wykrywać obiekty nie tylko metaliczne, ale także ze szkła, plastiku, drewna, cieczy i materiałów sypkich, co odróżnia go od np. czujników indukcyjnych.

Czego czujnik pojemnościowy nie wykryje?

Czujniki pojemnościowe mogą mieć problem z wykrywaniem obiektów o bardzo niskiej stałej dielektrycznej (porównywalnej do powietrza), takich jak lekkie tworzywa o niskiej gęstości, oraz cienkich warstw materiałów lub warstw o nieregularnej grubości, które nie wpływają w zauważalny sposób na zmianę pojemności.

Precyzyjna regulacja czułości pozwala jednak zoptymalizować detekcję w większości typowych przypadków.

Jak działają pojemnościowe czujniki siły?

Czujniki siły wykorzystują odwrotnie proporcjonalną zależność pojemności od odległości pomiędzy dwiema elektrodami.

Zmiana tej odległości, wywołana naciskiem, powoduje spadek pojemności, co jest interpretowane przez elektronikę czujnika i przeliczane na wartość siły, umożliwiając precyzyjne monitorowanie parametrów mechanicznych w systemach automatyki przemysłowej.
