Stycznik mocy AC3 9A 3P LC1D09P7

Stycznik mocy AC3 9A 3P LC1D09P7, Schneider Electric

Stycznik mocy AC3 9A 3P LC1D09P7 cewka 230VAC

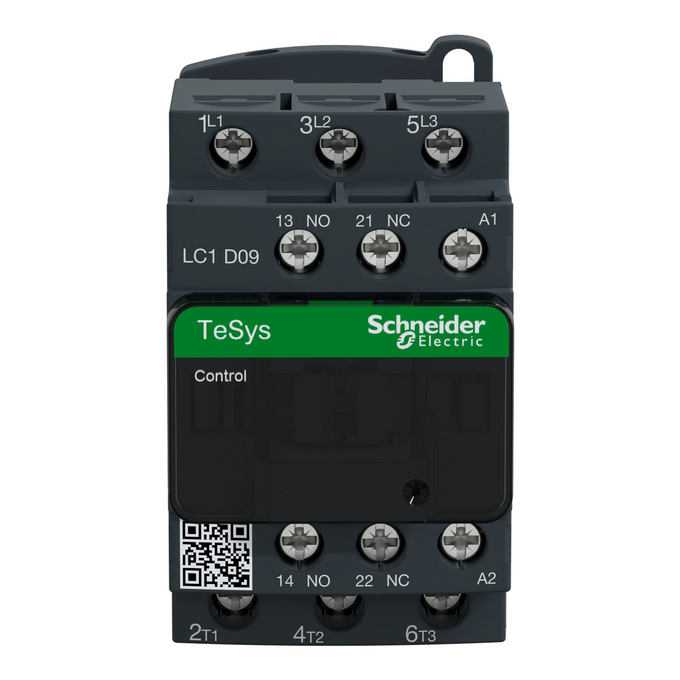

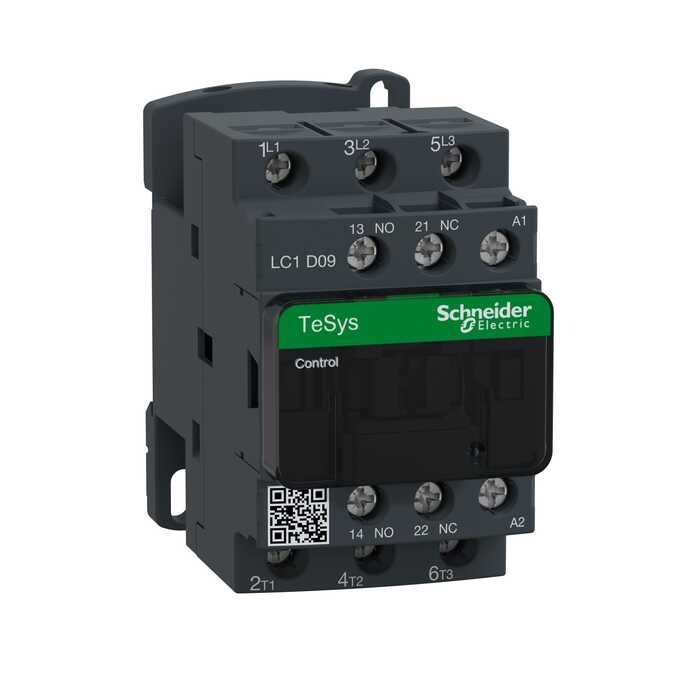

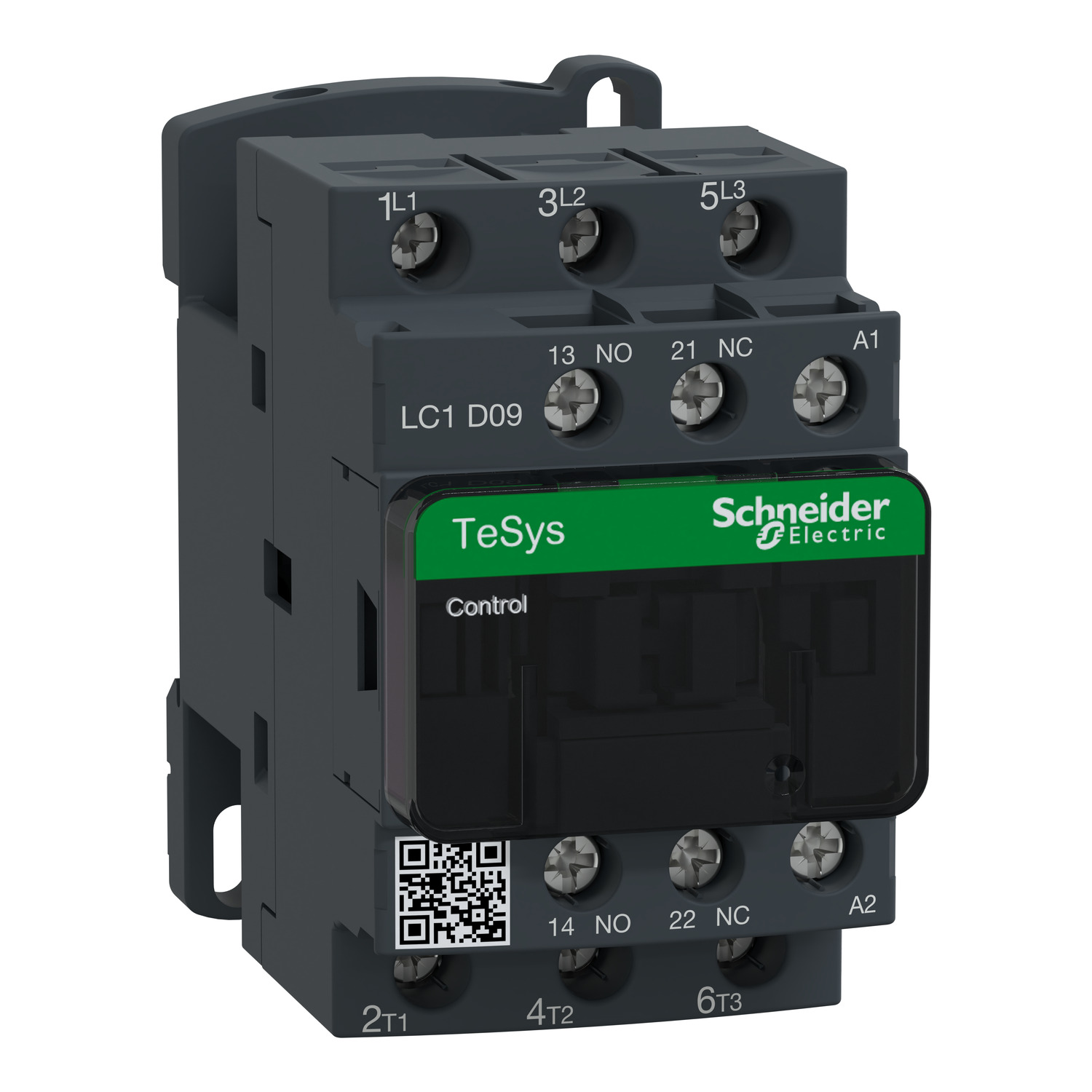

Stycznik LC1D09P7 to kompaktowy stycznik z serii TeSys D firmy Schneider Electric. Stycznik ma 3 bieguny ze stykami roboczymi 3NO (normalnie otwarte), o znamionowym prądzie łączeniowym 9A i mocy 4kW dla kategorii AC-3 przy 400V. Cewka stycznika zasilana jest napięciem 230 VAC. Stycznik posiada wbudowane styki pomocnicze 1NO+1NC.

Stycznik LC1D09P7 przeznaczony jest do zastosowań silnikowych. Może być także stosowany w aplikacjach bezpieczeństwa. Charakteryzuje go nowoczesny wygląd, został zaprojektowany z myślą o wymaganiach zastosowań przemysłowych i HVAC. Cechuje go także łatwiejsza instalacja i obsługa z użyciem śrub wielostandardowych.
Zgodność z normą IEC60335-1, zwiększona odporność na ogień i pomocnicze akcesoria przeciwpyłowe.

Podstawowe parametry LC1D09P7:

• Liczba biegunów: 3P
• Kombinacja styków roboczych: 3 NO
• Wbudowane styki pomocnicze: NC+NO
• 3P AC-3 9A
• Napięcie cewki: 230V 50/60Hz
• Kategoria użytkowania: AC-1, AC-3

Znamionowy prąd pracy LC1D09P7:

• 25 A (<= 60 °C) przy <= 440 V AC AC-1 dla obwodu mocy
• 9 A (<= 60 °C) przy <= 440 V AC AC-3 dla obwodu mocy

Moc silnika w kW LC1D09P7:

• 5.5 kW przy 660…690 V AC 50/60 Hz
• 5.5 kW przy 500 V AC 50/60 Hz
• 4 kW przy 415…440 V AC 50/60 Hz
• 4 kW przy 380…400 V AC 50/60 Hz
• 2.2 kW przy 220…230 V AC 50/60 Hz

Główne zalety stycznika LC1D09P7:

1. Niezwykle wysoka wytrzymałość mechaniczna 15mln cykli łączeniowych oraz 3600 cykli/h
2. Zintegrowane styki pomocnicze w standardzie lustrzanym (NO+NC) umożliwiają bezpośrednie zastosowanie stycznika w obwodach bezpieczeństwa zgodnie z normą IEC. Styki pomocnicze są dostosowane do sygnałów o minimalnym prądzie 1 mA, co pozwala na ich podłączenie bezpośrednio do sterowników PLC
3. Prosty dobór - krótki numer katalogowy z zawartym prądem znamionowym w kategorii AC-3
4. Dokumentacja cyfrowa - elektroniczna dokumentacja cyfrowa dostępna po zeskanowaniu kodu QR
5. Rozległe zastosowanie - aparaty spełniają obowiązujące normy przemysłowe oraz większość światowych standardów, takich jak certyfikaty morskie, UL i inne
6. Szeroka gama akcesoriów - dostępna jest szeroka gama akcesoriów, umożliwiających dopasowanie stycznika do najbardziej wymagających aplikacji. Dodatkowe styki pomocnicze są odporne na zapylenie oraz trudne warunki pracy
7. Oferta jest zgodna z normą IEC 60335-1, co oznacza, że spełnia wymagania dotyczące elektrycznych urządzeń gospodarstwa domowego oraz HVAC na rynku
