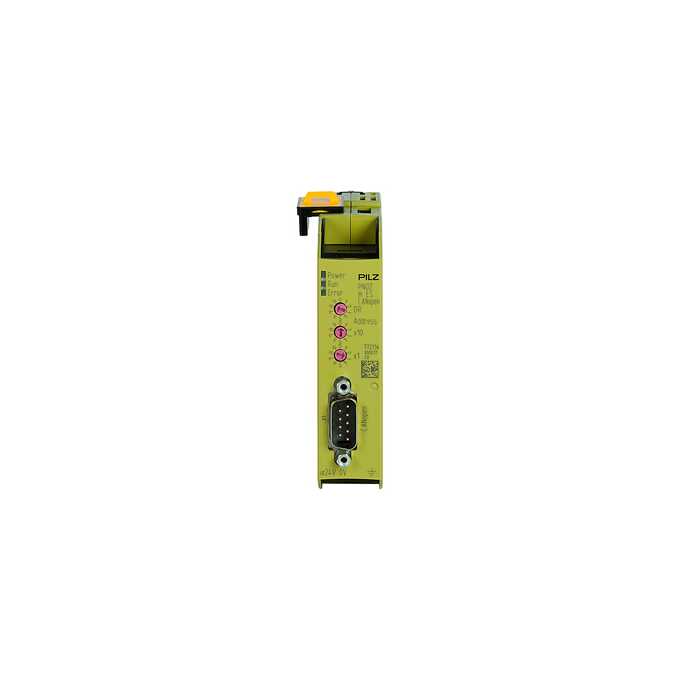

Moduł komunikacyjny PNOZ m ES CC-Link

Moduł komunikacyjny PNOZ m ES CC-Link, Pilz 772135

Moduł komunikacyjny PNOZ m ES CC-Link

• Przeznaczenie U1: zasilanie modułu
• Napięcie zasilania (V): 24 V DC
• Pobór mocy DC: 1.1 W
• Izolacja potencjałów U1: tak
• Przeznaczenie UINT1: zasilanie modułu
• Źródło napięcia wewnętrznego: przez jednostkę bazową

Interfejs Fieldbus:

• Złącze Fieldbus: CC-Link V1.10
• Rodzaj urządzenia Fieldbus: podrzędne
• Prędkości transmisji: 2,5 Mbit/s, 5 Mbit/s, 625 kBit/s, 10 Mbit/s, 156 kBit/s
• Magistrala przyłącz. 5-pinowe złącze Combicon
• Izolacja galwaniczna Fieldbus: tak
• Napięcie probiercze: 500 V AC

Potencjalne oddzielenie:

• Izolacja potencjałowa 1 między: Fieldbus i moduł
• Typ izolacji potencjałowej 1: izolacja robocza


• Położenie montażowe: poziomo na szynie typu top hat
• Zacisk przyłączeniowy: zacisk śrubowy, zacisk sprężynowy
