Przekaźnik bezpieczeństwa XPSBAC14AP

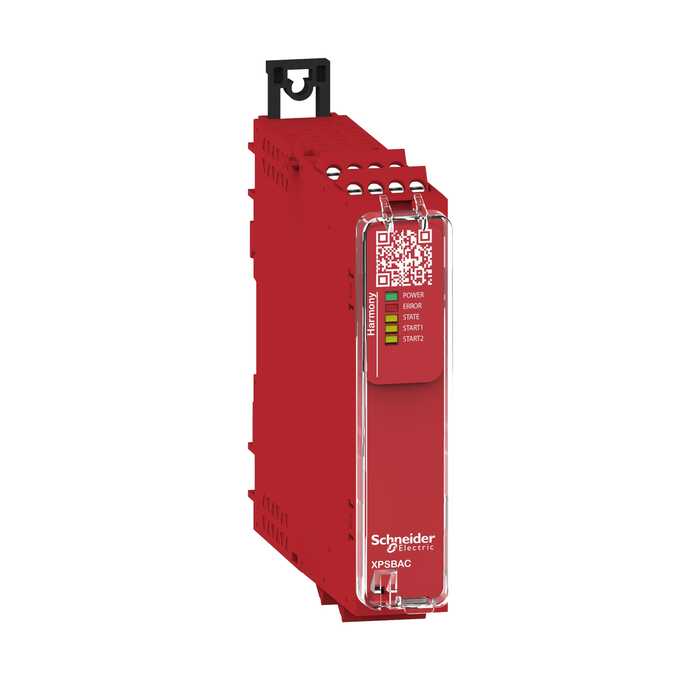

Moduł bezpieczeństwa Schneider Electric Preventa XPSBAC14AP – Niezawodna Ochrona dla Twoich Maszyn

Parametry modułu XPSBAC14AP

• Gama produktów: Harmony Safety Automation
• Typ produktu lub komponentu: moduł bezpieczeństwa
• Nazwa modułu bezpieczeństwa: XPSBAC
• Zastosowanie modułu bezpieczeństwa: dla awaryjnego zatrzymania i zastosowań związanych z osłoną ochronną
• Funkcja modułu:
  • przycisk zatrzymania awaryjnego z 2 stykami NZ
  • monitorowanie zabezpieczenia z 1 lub 2 wyłącznikami krańcowymi
• Znamionowe napięcie zasilania [Us]

  • 24 V AC - 15...10 %
  • 24 V DC - 20...20 %

Zwiększ poziom bezpieczeństwa w swoim zakładzie dzięki modułowi Schneider Electric Preventa XPSBAC14AP. Ten zaawansowany przekaźnik bezpieczeństwa został zaprojektowany do monitorowania obwodów zatrzymania awaryjnego (E-stop) oraz osłon ochronnych, zapewniając najwyższy standard ochrony personelu i maszyn. Jest to kluczowy element każdego systemu automatyki, który musi spełniać rygorystyczne normy bezpieczeństwa.

Moduł XPSBAC14AP jest uniwersalnym rozwiązaniem zasilanym napięciem 24V AC/DC, co czyni go kompatybilnym z większością systemów sterowania. Dzięki solidnej konstrukcji i zastosowaniu wyjmowanych zacisków śrubowych, instalacja i konserwacja są szybkie i bezproblemowe. Produkt należy do serii Harmony Safety Automation, gwarantującej niezawodność i długą żywotność.

Opis techniczny

XPSBAC14AP to jednofunkcyjny przekaźnik bezpieczeństwa, dedykowany do monitorowania jedno- lub dwukanałowych obwodów zatrzymania awaryjnego (grzybek bezpieczeństwa) oraz wyłączników krańcowych wyposażonych w styk NC.

Kluczowe parametry techniczne:

• Zasilanie: 24 V AC/DC, co pozwala na elastyczne zastosowanie w różnych systemach.
• Wyjścia bezpieczeństwa: 4 wyjścia normalnie otwarte (NO), beznapięciowe, umożliwiające bezpośrednie sterowanie stycznikami lub innymi elementami wykonawczymi w obwodzie bezpieczeństwa.
• Wyjście sygnalizacyjne: 2 wyjście normalnie zamknięte (NC), również beznapięciowe, idealne do sygnalizacji stanu przekaźnika (np. do sterownika PLC).

• Wskaźniki LED: Intuicyjne diody LED sygnalizujące stan zasilania oraz stan wyjść bezpieczeństwa, co ułatwia diagnostykę.
• Zgodność z normami: Urządzenie spełnia rygorystyczne normy bezpieczeństwa, w tym EN/ISO 13849-1 (do poziomu PL e) oraz EN/IEC 62061 (do poziomu SIL 3), co gwarantuje najwyższy poziom ochrony.

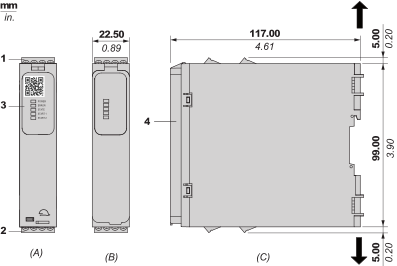

• Kompaktowa obudowa: Moduł o szerokości zaledwie 22,5 mm, montowany na szynie DIN, co oszczędza miejsce w szafie sterowniczej.
• Zaciski śrubowe: Ułatwiają i przyspieszają montaż oraz demontaż przewodów.

Opis funkcjonalny

Przekaźnik XPSBAC14AP działa na zasadzie ciągłego monitorowania wejść bezpieczeństwa. W momencie aktywacji przycisku zatrzymania awaryjnego lub otwarcia wyłącznika krańcowego, przekaźnik natychmiast otwiera swoje wyjścia bezpieczeństwa, odcinając zasilanie od elementów niebezpiecznych maszyny.

Główne funkcje:

• Monitorowanie obwodów zatrzymania awaryjnego: Zapewnia natychmiastowe zatrzymanie maszyny w sytuacji zagrożenia.
• Monitorowanie wyłączników krańcowych: Kontroluje pozycję osłon, drzwi lub innych ruchomych części maszyny, zapobiegając jej uruchomieniu w niebezpiecznych warunkach.
• Zautomatyzowany lub ręczny reset: Możliwość wyboru trybu resetu po usunięciu zagrożenia – automatyczny lub wymagający interwencji operatora.
• Redundancja: Wyjścia bezpieczeństwa są redundantne, co zwiększa odporność systemu na pojedyncze awarie.
• Monitorowanie sprzężenia zwrotnego: Pozwala na monitorowanie stanu zewnętrznych styczników, zapobiegając ich sklejeniu.

Przykłady zastosowań

Wszechstronność przekaźnika XPSBAC14AP sprawia, że znajduje on zastosowanie w szerokiej gamie aplikacji przemysłowych, wszędzie tam, gdzie wymagane jest niezawodne monitorowanie funkcji bezpieczeństwa.

• Maszyny produkcyjne: Zabezpieczenie pras, gilotyn, robotów przemysłowych, linii montażowych.
• Obrabiarki: Kontrola zatrzymania awaryjnego w tokarkach, frezarkach, szlifierkach.
• Urządzenia pakujące: Monitorowanie wyłączników krańcowych osłon ruchomych części maszyn pakujących.
• Systemy transportu bliskiego: Zabezpieczenie taśmociągów, przenośników rolkowych.
• Wszelkie aplikacje wymagające monitorowania przycisków zatrzymania awaryjnego i wyłączników krańcowych zgodnie z najwyższymi standardami bezpieczeństwa.
