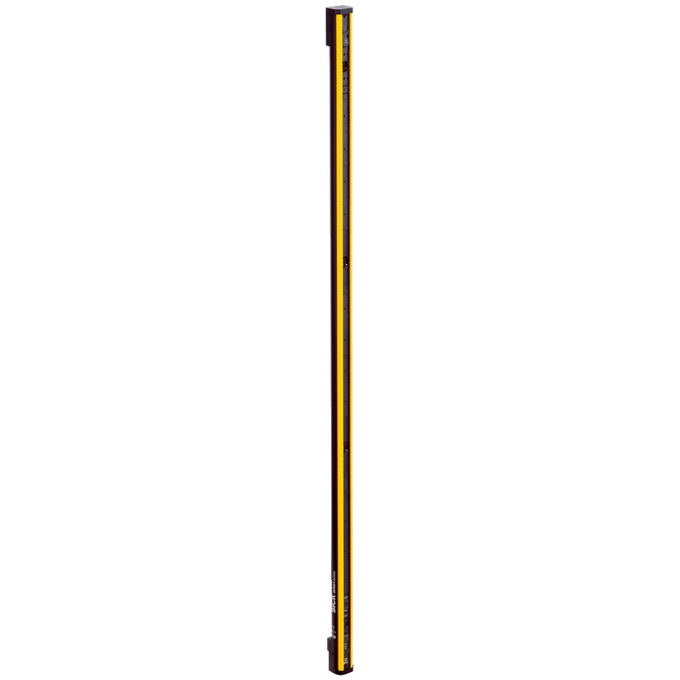

Kurtyna bezpieczeństwa M4P-ZA04300C00

Kurtyna bezpieczeństwa M4P-ZA04300C00, Sick 1102634

Wielowiązkowa bariera bezpieczeństwa M4P-ZA04300C00 jednostka aktywna

• Obszar zastosowania: standardowe środowisko przemysłowe
• Zasięg: 7 m
• Długość drogi wiązki świetlnej: 0,5 m … 7 m
• Liczba wiązek: 4
• Odstęp między wiązkami: 300 mm
• Czas odpowiedzi: 20 ms
• Pokrywa z wbudowanym sygnalizatorem świetlnym
• Kategoria 4 (ISO 13849-1)
• Funkcje: tryb ochronny, kodowanie wiązki, blokada restartu, monitorowanie urządzeń zewnętrznych (EDM), rozróżnienie człowiek/materiał (muting)
• Interfejsy:
  - podłączenie systemu: w zależności od wtyczki systemowej (wtyk M12, 5-pinowy lub 8-pinowy)
  - przyłącze rozszerzeń: w zależności od wtyczki systemowej (bez przyłącza rozszerzającego lub z 5-pinowym złączem żeńskim M12)
• Rodzaj konfiguracji: przełącznik DIP na wtyczce systemowej
• Wskaźniki: LEDs
• Wskaźnik wzajemnego położenia: jakość ustawienia za pomocą diod diagnostycznych
• Wyjście sygnalizacyjne (ADO)
• IO-Link
• Near Field Communication (NFC)
• Magistrala sieciowa, sieć przemysłowa
• Integracja za pośrednictwem sterownika bezpieczeństwa Flexi Soft: CANopen, DeviceNet, EtherCAT, EtherNet/IP, Modbus TCP, PROFIBUS DP, PROFINET
• Klasa ochrony: III (IEC 61140)
• Napięcie zasilania: UV 24 V DC (19,2 V DC … 28,8 V DC)
• Typowy pobór mocy 4 W (DC)
• Rodzaj wyjścia 2 półprzewodniki PNP, chronione przed zwarciem, kontrolowane pod kątem zwarcia międzykanałowego
• Stan WŁ., napięcie załączające HIGH 24 V DC (UV – 2,25 V DC … UV)
• Stan WYŁ., napięcie załączające LOW ≤ 2 V DC
• Obciążalność prądowa na każde OSSD ≤ 500 mA
• Wyjście sygnalizacyjne (ADO)
• Rodzaj wyjścia Półprzewodniki PNP, chronione przed zwarciem
• Napięcie wyjściowe HIGH (aktywne) ≥ UV – 3 V
• Napięcie wyjściowe LOW (nieaktywne): wysokoomowe
• Prąd wyjściowy HIGH (aktywny) ≤ 100 mA
• Materiał obudowy: aluminiowy profil wytłaczany
• Materiał szybki przedniej: poliwęglan, z powłoką odporną na zarysowanie
• IP65 (IEC 60529); IP67 (IEC 60529)
• Długość fali: bliska podczerwień (NIR) – światło niewidzialne
